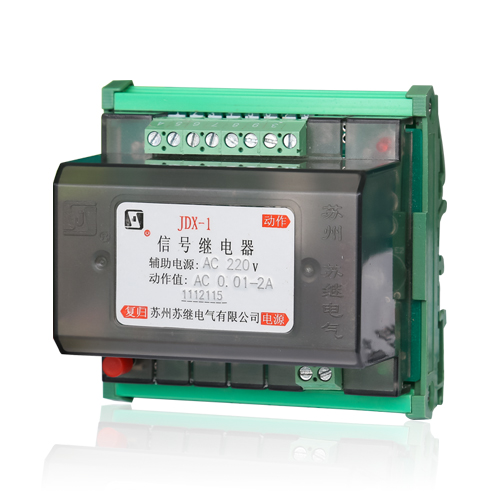

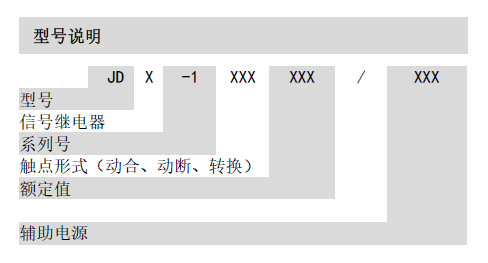

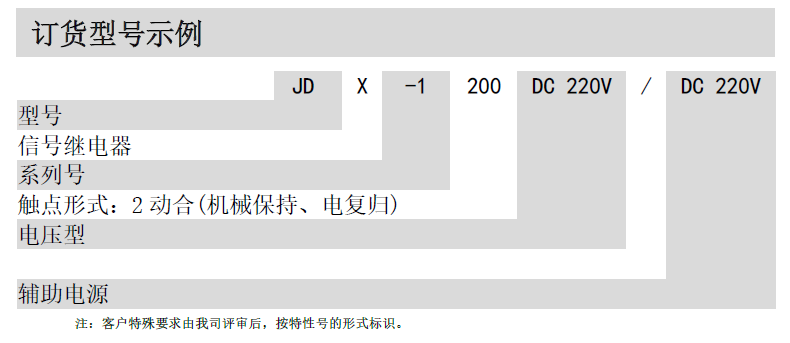

產品說明
產品特點
■ JDX-1000 信號繼電器主要用于各種保護和自動控制裝置中，作為信號指示器（機械保持、電復歸）。 ■ 其功能與 DX 電磁式信號繼電器完全兼容。 ■ 快速導軌安裝結構，適合各種導軌安裝。 ■ 螺釘壓接式端子。 ■ 外形尺寸：86×85×73
應用及安裝
技術參數
注：上述參數為20℃條件下測試
| 電壓型DC/AC | 動作值 | 動作時間 | 功率消耗 |
| 12V |
DC≤70% AC≤80% （額定值） |
≤30MS | 動作瞬間≤2W |
| 24V | |||
| 48V | |||
| 110V | |||
| 220V | |||
| 電流型DC/AC |
≤90% （額定值） |
動作瞬間≤3W | |
| 0.02~2A | |||
| 輔助電源電壓和復歸電壓 DC/AC | |||
| 220V、110V、48V |
動作時≤3W 動作后≤1.5W |
||

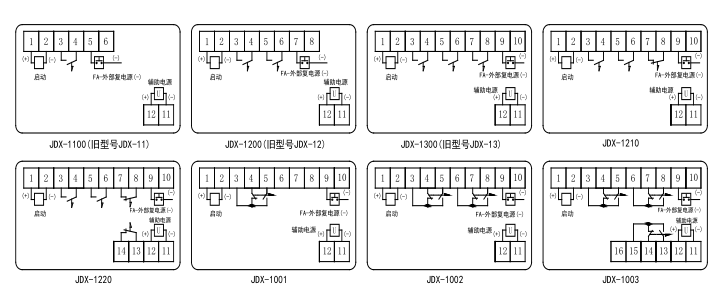

| 觸點形式 | 見端子圖 |
| 開斷容量 | 250V以下直流有感電路（5±0.75MS） 30W |
| 250V以下交流電路（Cos 0.4±0.1） 250VA | |
| 最大電流 | 2A |
| 電壽命 | 觸點電路在上述規定的復核條件下 5000次 |
| 溫度范圍 | -10~+50℃ | |
| 相對濕度 | 5%~90% RH | |
| 大氣壓力 | 80~110Kpa | |
| 沖擊 | 穩定性 | 98M/S² |
| 強度 | 980M/S² | |
| 振動 | 10HZ~55HZ 1.5mm 雙振幅 | |
| 引出端形式 | 螺釘壓接式 | |
| 重量 | 145g | |
| 封裝形式 | 塑料外殼 | |
| 絕緣電阻 | ≥300MΩ | |
| 介質強度 | 繼電器電路與觸點間 | 2000V AC 1min |
| 觸點組間 | 2000V AC 1min | |
| 斷開觸點間 | 1000V AC 1min | |
| 熱穩定性 | 電壓型：1.1倍額定值 | 溫升≤65K |
| 電流型：3倍額定值 | ||

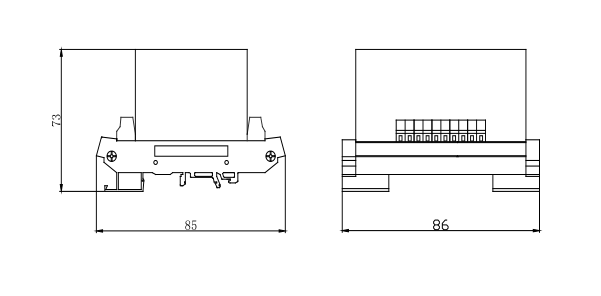

外形尺寸
