      2. JDZS-1000固定延時中間繼電器

        JDZS-1000固定延時中間繼電器主要用于各種保護和自動控制裝置中,保護和控制回路的觸點數量及觸點容量。其功能與 DZS 電磁式中間繼電器完全兼容。交直流兩用;快速導軌安裝。

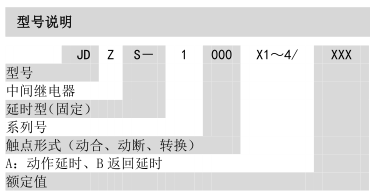

        型號 :【1000系列】JDZS-1000
        品牌 : 【蘇繼電氣】
        產品說明


        產品特點
        ■ JDZS-1000 固定延時中間繼電器主要用于各種保護和自動控制裝置中,保護和控制回路的觸點數量及觸點容量。
        ■ 其功能與 DZS 電磁式中間繼電器完全兼容。
        ■ 交直流兩用
        ■ 快速導軌安裝結構,適合各種導軌安裝。
        ■ 螺釘壓接式端子。
        ■ 外形尺寸:50×85×73
        應用及安裝
        技術參數
        額定值
        電壓型 DC/AC 動作值 返回值 功率消耗
        24V DC≤75%
        AC≤85%
        (額定值)
        ≥5%
        (額定值)
        2W
        48V
        110V
        220V
        注:上述參數為20℃條件下測試

        觸點參數
        觸點形式 見端子圖
        開斷容量 250V以下直流有感電路(5±0.75MS)  50W
        250V以下交流電路(Cos 0.4±0.1)   250VA
        最大電流 5A
        電壽命 觸點電路在上述規定的復核條件下 10萬次

        工作條件
        溫度范圍 -10~+50℃
        相對濕度 5%~90% RH
        大氣壓力 80~110Kpa
        沖擊 穩定性 98M/S²
        強度 980M/S²
        振動 10HZ~55HZ 1.5mm 雙振幅
        引出端形式 螺釘壓接式
        重量 85g
        封裝形式 塑料外殼

        性能參數
        絕緣電阻 ≥300MΩ
        介質強度 繼電器電路與觸點間 2000V AC 1min
        觸點組間 2000V AC 1min
        斷開觸點間 1000V AC 1min
        動作時間 額定值條件下 ≥①0.6s、②0.8s、③1.1s、④2s
        返回時間 額定值條件下

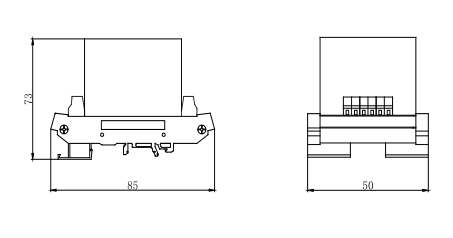

        外形尺寸
