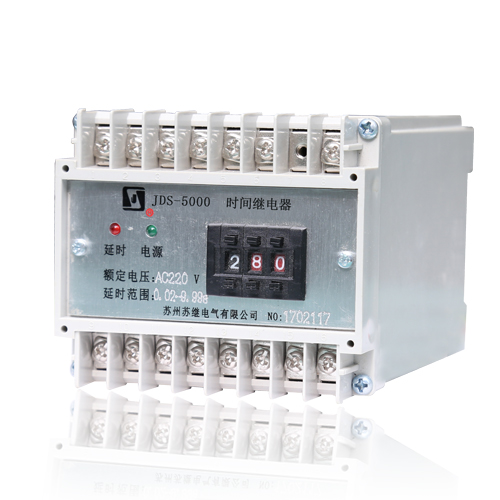

產品說明
產品特點
■ JDS-5000 時間繼電器主要適用于各種控制和保護電路中，起自動延時轉接電路作用。
■ 交直流通用。
■ 其功能與 DS 電磁式時間繼電器兼容。
■ 快速導軌安裝結構。
■ 螺釘壓接式端子。
■ 外形尺寸：82×72×112
應用及安裝
技術參數
注：上述參數為20℃條件下測試
| 電壓型 DC/AC | 動作值 | 返回值 | 功率消耗 |
| 24V |
≤75% （額定值） |
≥5% （額定值） |
3W |
| 48V | |||
| 110V | |||
| 220V |

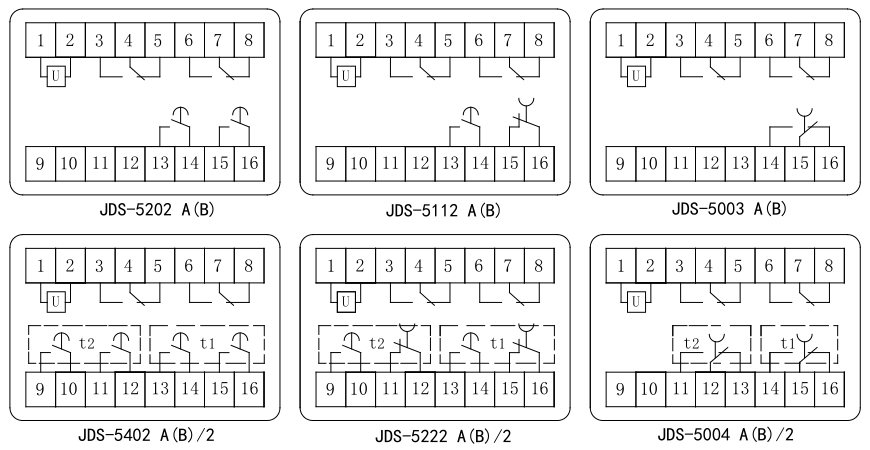

| 觸點形式 | 延時觸點+瞬動觸點（見接線圖） |
| 開斷容量 | 250V以下直流有感電路（5±0.75MS） 50W |
| 250V以下交流電路（Cos 0.4±0.1） 250VA | |
| 最大電流 | 5A |
| 電壽命 | 觸點電路在上述規定的復核條件下 10萬次 |
| 溫度范圍 | -10~+50℃ | |
| 相對濕度 | 5%~90% RH | |
| 大氣壓力 | 80~110Kpa | |
| 沖擊 | 穩定性 | 98M/S² |
| 強度 | 980M/S² | |
| 振動 | 10HZ~55HZ 1.5mm 雙振幅 | |
| 引出端形式 | 螺釘壓接式 | |
| 重量 | 230g | |
| 封裝形式 | 塑料外殼 | |
| 絕緣電阻 | ≥300MΩ | |
| 介質強度 | 繼電器電路與觸點間 | 2000V AC 1min |
| 觸點組間 | 2000V AC 1min | |
| 斷開觸點間 | 1000V AC 1min | |
| 整定范圍 | A型 | 0.02S~9.99S（級差10MS） |
| B型 | 0.1S~99.9S（級差100MS） | |

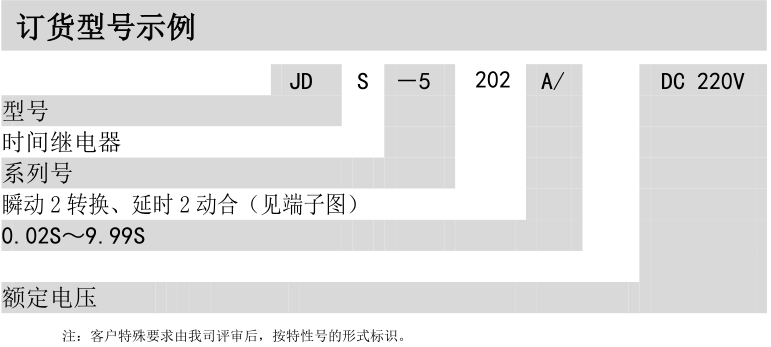

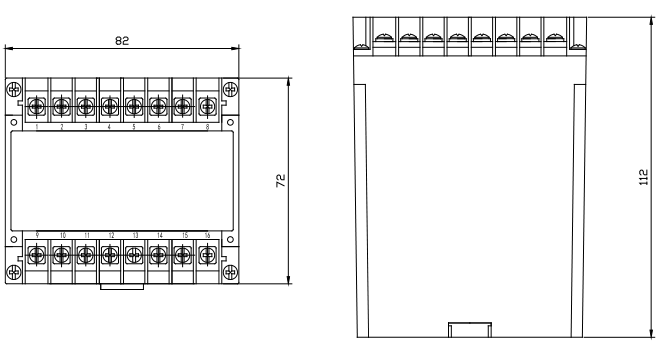

外形尺寸
