產品說明
產品特點
■ DZ-02、04 小型中間繼電器主要用于各種保護和自動控制裝置中，保護和控制回路的觸點數量及觸點容量。
■ 快速導軌安裝結構。
■ 螺釘壓接式端子
應用及安裝
技術參數
注：上述參數為20℃條件下測試
| 電壓型 DC/AC | 動作值 | 返回值 | 功率消耗 | |
| 24V |
DC≤75% AC≤85% （額定值） |
DC≥10% AC≥30% （額定值） |
DZ-02 | DZ-04 |
| 48V |
DC:0.9W AC:1.2VA |
DC:1.5W AC:2.5VA |
||
| 110V | ||||
| 220V | ||||
| 觸點形式 | DZ-02 | 2Z | （見接線圖） |
| DZ-04 | 4Z | ||
| 開斷容量 | 250V以下直流有感電路（5±0.75MS） 210W | ||
| 250V以下交流電路（Cos 0.4±0.1） 1100VA | |||
| 最大電流 | 10A | ||
| 電壽命 | 觸點電路在上述規定的復核條件下 10萬次 | ||
| 機械壽命 | 1X107次 | ||
| 溫度范圍 | -10~+50℃ | |
| 相對濕度 | 5%~90% RH | |
| 大氣壓力 | 80~110Kpa | |
| 沖擊 | 穩定性 | 98M/S² |
| 強度 | 980M/S² | |
| 振動 | 10HZ~55HZ 1.5mm 雙振幅 | |
| 引出端形式 | 螺釘壓接式 | |
| 重量 | DZ-02:80g、DZ04:130g(連座) | |
| 封裝形式 | 塑料外殼 | |
| 絕緣電阻 | ≥100MΩ | |
| 介質強度 | 繼電器電路與觸點間 | 2000V AC 1min |
| 觸點組間 | 2000V AC 1min | |
| 斷開觸點間 | 1000V AC 1min | |
| 動作時間 | 額定值條件下 | ≤15mS |
| 返回時間 | 額定值條件下 | ≤10mS |

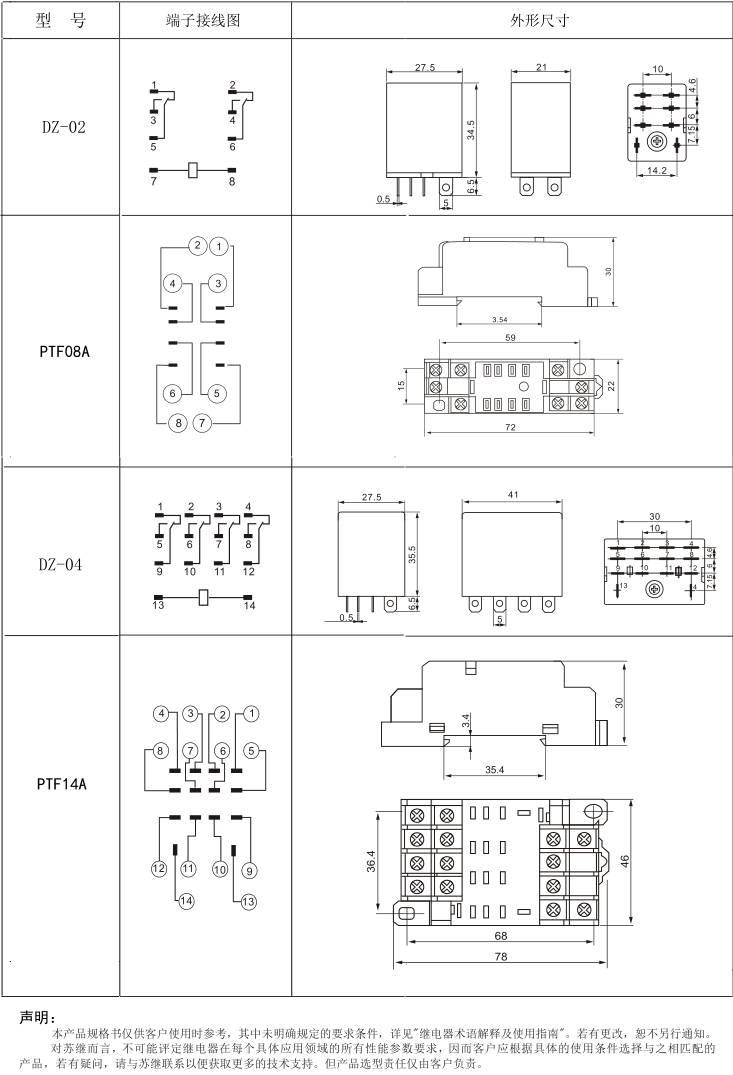

外形尺寸
見應用與安裝
資料下載
