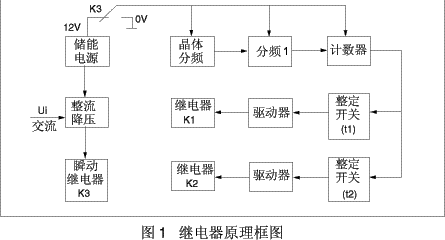

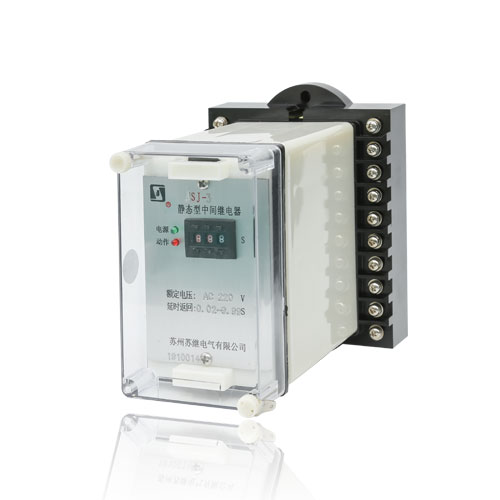

繼電器有晶體振蕩器、分頻器、整定開關、驅動電路和電源回路等組成。當繼電器施加額定點電壓時，繼電器內部瞬動繼電器和兩個延時繼電器瞬時動作，觸點切換，并使電源回路與計時回路處于失電狀態，以提高繼電器抗干擾性能。當輸入電壓大大降低或完全消失時，瞬動繼電器瞬時返回（兩個延時執行繼電器仍處于動作狀態），觸點也瞬時返回，使儲能電源接通計時回路，晶體振蕩產生時鐘脈沖，經分頻后得到10ms計時脈沖，計數器對計時脈沖計數，當所計脈沖數與整定開關值符合時，驅動執行繼電器返回，完成斷電后延時返回的功能。

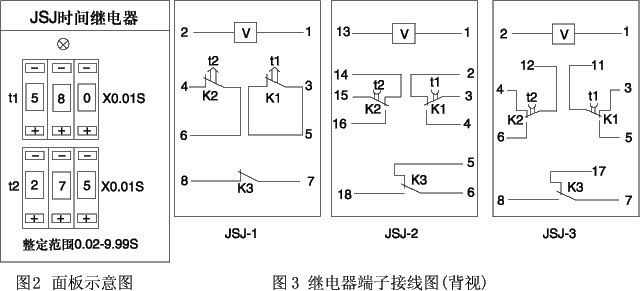

JSJ系列繼電器按結構劃分有三種型號：
JSJ-1型繼電器殼體結構采用凸出式固定結構H02A、H02B；
JSJ-2型繼電器殼體結構采用凸出式插撥結構JK-1、JKF-1Q；
JSJ-3型繼電器殼體結構采用嵌入式插拔結構A11K、A11H、A11Q；
應用及安裝
技術參數
| 額定電壓 | 交流380、220、110、100V |
| 額定頻率 | 50HZ或60HZ |
| 保證繼電器觸點可靠通電動作所需電壓不大于80%額定電壓 | |
| 保證繼電器可靠斷電返回的電壓不小于10%額定電壓 | |
| 在額定電壓下繼電器斷電延時返回的延時誤差，在整定范圍內不超過0.1%整定值+10ms | |
| 在額定電壓下繼電器斷電延時的變差不超過0.1%額定值+10ms。變差是指繼電器在同一時間整定點上測量五次，實測時間的最大值與最小值之差 | |
| 二付延時返回的觸點可各自獨立整定，時間整定范圍均為0.02～9.99s，而延時整定值可以不同或相同 | |
| 額定電壓下繼電器消耗的功率 | ≤4VA |
| 長期承受額定電壓 | 110% |
| 繼電器在電壓不大于250V、電流不大于1A（時間常數T = 5 ± 0.75ms直流有感電路中），觸點斷開容量為30W，在電壓不大于250V，電流不大于1A，功率因素COSO = 0.4±0.1的交流電路中，觸點斷開容量為150VA。 | |
| 繼電器各電路與外露的非帶電金屬部分之間應能乘受有效值2kV，輸入電路和觸點之間應能承受1kV，50HZ交流電壓，歷時1min實驗，應無絕緣擊穿或閃絡現象 | |
| 溫度范圍 | -10℃～+ 40℃ |
| 機械壽命 | 1x105次 |
| 電壽命 | 1x104次 |
| 重量 | 約0.5kg |
