產品說明
注：帶延時靜態中間繼電器有兩種：表格中為固定延時；另一種為可整定延時：20mS~9.99S（用數碼開并整定），定貨時須指明。
注：帶延時靜態中間繼電器有兩種：表格中為固定延時；另一種為可整定延時：20mS~9.99S（用數碼開并整定），定貨時須指明。
產品特點

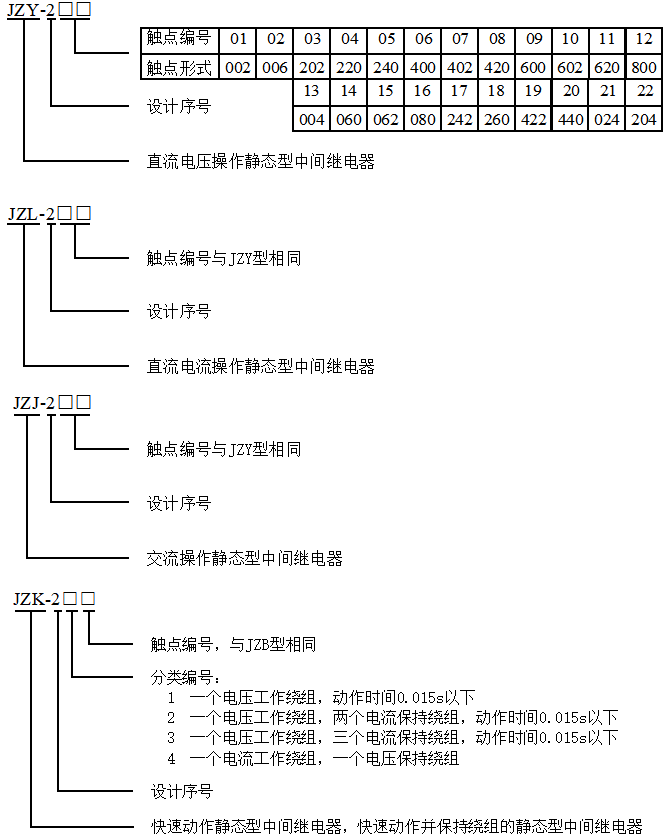

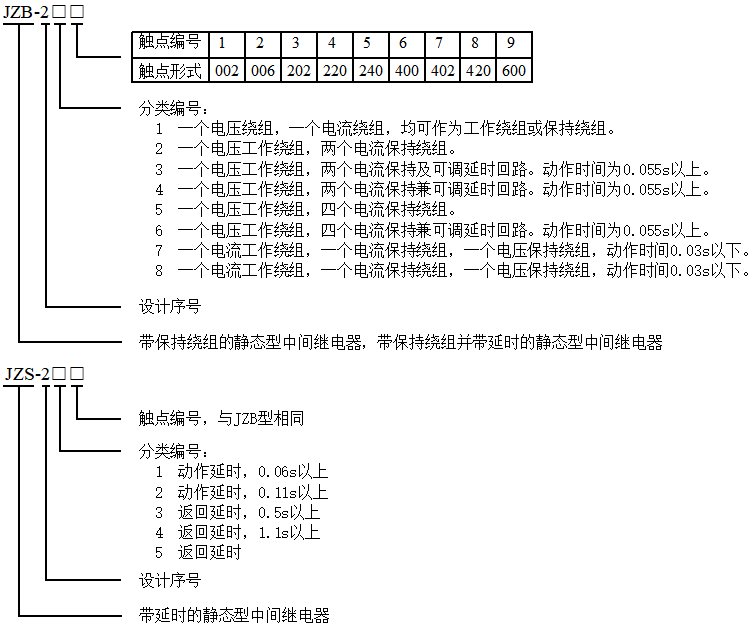

JZ□-200系列靜態中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。本系列中間繼電器包含JZY-200、JZL-200、JZJ-200、JZB-200、JZS-200、JZK-200等產品。

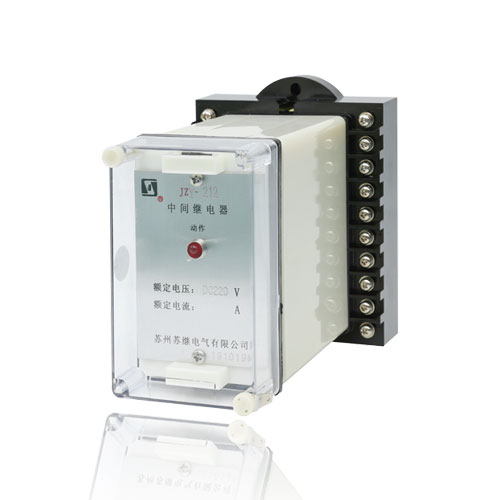

繼電器由大功率小型繼電器作出口及電子線路組成。出口繼電器由透明有機玻璃罩封閉，減少了工作環境中的濕氣、灰塵等對繼電器觸點和線圈的侵蝕。
繼電器由大功率小型繼電器作出口及電子線路組成。出口繼電器由透明有機玻璃罩封閉，減少了工作環境中的濕氣、灰塵等對繼電器觸點和線圈的侵蝕。
繼電器具有動作指示功能，具有觸點抗抖動性能好，功耗低、重量輕等優點。在需要解決抗抖動問題的場合，本型號繼電器具有優越性。
應用及安裝
技術參數
技術數據
繼電器的觸點形式，繞組類型和額定數據，見表1。
動作值，保持值
a. 動作電壓與保持電壓不大于70%額定電壓，JZJ-200動作電壓不大于80%額定電壓；返回電壓不小于30%額定電壓，JZK-200及JZB-243不小于50%額定電壓。
b. 動作電流與保持電流不大于80%額定電流。
返回值
不小于5%額定值，JZB-200及JZS-200型不小于3%額定值。
動作時間，返回時間（見表2）
功率消耗（見表3）
熱穩定性（環境溫度40℃時）
電壓繞組長期耐受110%額定電壓溫升不大于60℃。
電流繞組能耐受三倍額定電流，歷時5s。
觸點容量：見表4。
絕緣電阻：繼電器各導電電路與非帶電金屬部分或外殼及在電氣上無聯系的各電路之間的絕緣電阻不低于300MΩ。
介質強度：繼電器各導電電路與非帶電金屬部分或外殼及在電氣上無聯系的各電路之間能耐交流50Hz、電壓2KV（有效值），歷時1min的試驗。
壽命及重量：電壽命103次；機械壽命104次。重量不超過0.8kg。
表1

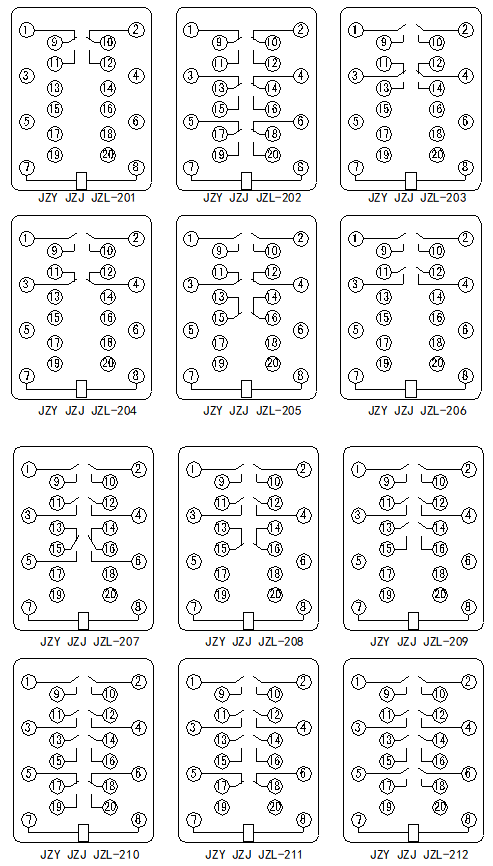

| 型 號 | 觸點形式 | 繞組類型 | 額定電壓(V) | 額定電流(A) |
| JZY、JZL、JZJ -201 | 002 | 一個電壓或電流工作繞組 |
380 220 127 110 100 60 48 36 24 12 |
0.25 0.5 1 2 4 8 |

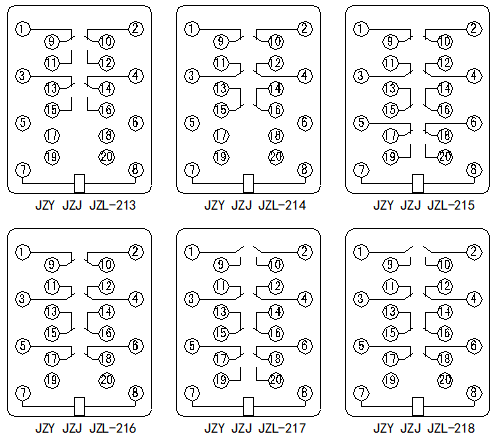

| JZY、JZL、JZJ -202 | 006 | |||
| JZY、JZL、JZJ -203 | 202 | |||
| JZY、JZL、JZJ -204 | 220 | |||
| JZY、JZL、JZJ -205 | 240 | |||
| JZY、JZL、JZJ -206 | 400 | |||
| JZY、JZL、JZJ -207 | 402 | |||
| JZY、JZL、JZJ -208 | 420 | |||
| JZY、JZL、JZJ -209 | 600 | |||
| JZY、JZL、JZJ -210 | 602 | |||
| JZY、JZL、JZJ -211 | 620 | |||
| JZY、JZL、JZJ -212 | 800 | |||
| JZY、JZL、JZJ -213 | 004 | |||
| JZY、JZL、JZJ -214 | 060 | |||
| JZY、JZL、JZJ -215 | 062 | |||
| JZY、JZL、JZJ -216 | 080 | |||
| JZY、JZL、JZJ -217 | 242 | |||
| JZY、JZL、JZJ -218 | 260 | |||
| JZY、JZL、JZJ -219 | 422 | |||
| JZY、JZL、JZJ-220 | 440 | |||
| JZY、JZL、JZJ -221 | 024 | |||
| JZY、JZL、JZJ -222 | 204 | |||
| JZB-213 | 202 | 一個電壓繞組，一個電流繞組，均可作為工作繞組或保持繞組 |
220 110 48 24 |
0.25 0.5 1 2 4 8 |

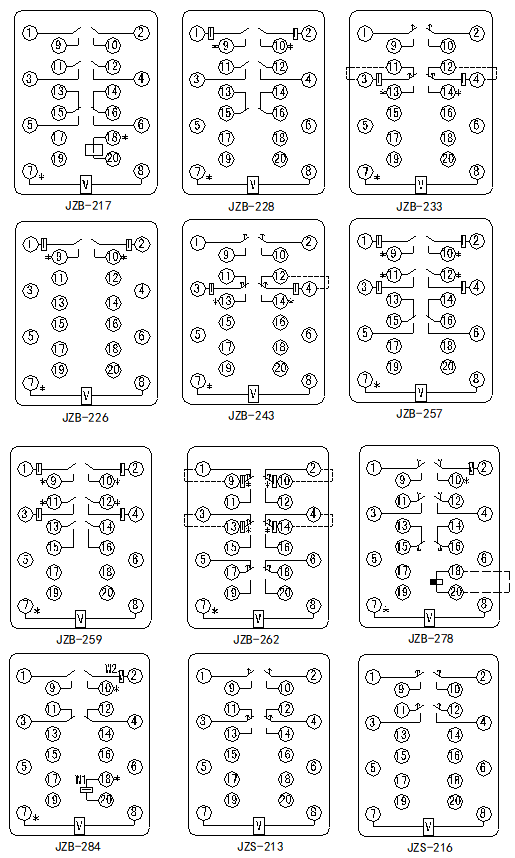

| JZB-214 | 220 | |||
| JZB-217 | 402 | |||
| JZB-226 | 400 | 一個電壓工作繞組，兩個電流保持繞組 | ||
| JZB-228 | 420 | |||
| JZB-233 | 202 | 一個電壓工作繞組，兩個電流保持兼阻尼繞組 | ||
| JZB-243 | 202 | |||
| JZB-257 | 402 | 一個電壓工作繞組，四個電流保持兼阻尼繞組 | ||
| JZB-259 | 600 | |||
| JZB-262 | 006 | 一個電壓工作繞組，四個電流保持兼阻尼繞組 | ||
| JZB-278 | 420 | 一個電流工作繞組，一個電流保持繞組，一個阻尼繞組 | ||
| JZB-284 | 220 | 一個電流工作繞組，一個電流保持繞組，一個電壓保持繞組 | ||
| JZS-213 | 202 | 一個電壓工作繞組 |
24 48 110 220 |
|

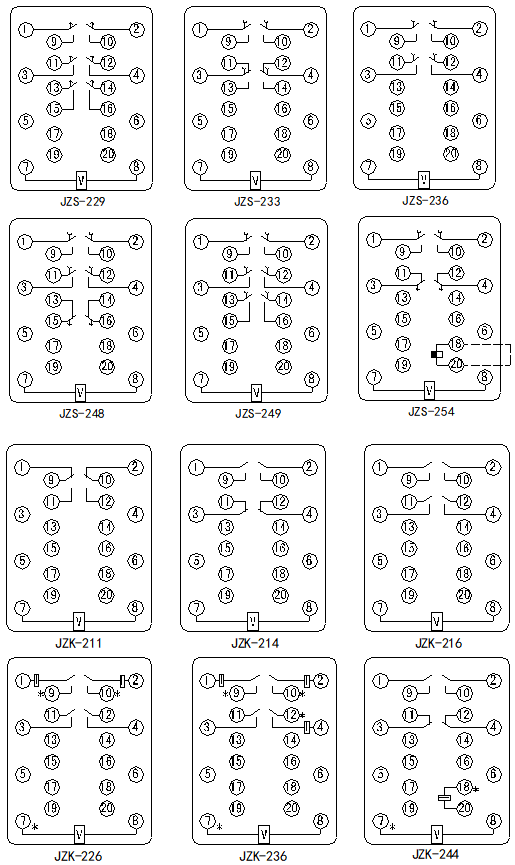

| JZS-216 | 400 | |||
| JZS-229 | 600 | |||
| JZS-233 | 202 | |||
| JZS-236 | 400 | |||
| JZS -248 | 420 | |||
| JZS-249 | 600 | |||
| JZS-254 | 220 | 一個電壓工作繞組，一個阻尼繞組 |
| 型 號 | 觸點形式 | 繞組類型 | 額定電壓(V) | 額定電流(A) |
| JZK-211 | 002 | 一個電壓工作繞組 |
24 48 110 220 |
0.25 0.5 1 2 4 8 |
| JZK-214 | 220 | |||
| JZK-216 | 400 | |||
| JZK-226 | 400 | 一個電壓工作繞組，兩個電流保持繞組 | ||
| JZK-236 | 400 | 一個電壓工作繞組，三個電流保持繞組 | ||
| JZK-244 | 220 | 一個電流工作繞組，一個電壓保持繞組 |
表2
|
型 號 |
動 作 時 間 (s) | 返 回 時 間 (s) | ||
| 一 般 |
短 接 延時回路 |
一 般 |
短 接 延時回路 |
|
| JZY-200 | 0.045以下 | 0.04以下 | ||
| JZJ-200 | ||||
| JZL-200 | ||||
| JZB-210 | ||||
| JZB-220 | ||||
| JZB-230 |
0.055以上 |
|||
| JZB-240 | 0.045以下 | |||
| JZB-250 | ||||
| JZB-260 | 0.055以上 | |||
| JZB-270 | 0.05以上 | |||
| JZB-284 | 0.03以下 | |||
| JZS-210 | 0.06以下 | |||
| JZS-220 | 0.11以下 | |||
| JZS-230 | 0.5以下 | |||
| JZS-240 | 1.1以下 | |||
| JZS-250 | 0.4以下 | |||
| JZK-210 | 0.015以下 | 以下 | ||
| JZK-220 | ||||
| JZK-230 | ||||
| JZK-240 | ||||
表3
| 型 號 | 功 率 消 耗 | 附 注 | |
| 電 壓 回 路 | 電 流 回 路 | ||
| JZY-200 | 5W | ||
| JZJ-200 | 5VA | ||
| JZL-200 | 5W | ||
| JZB-200 | 5W | 2.5W | 電流動作規格5W |
| JZS-200 | 5W | ||
| JZK-200 | 8W | 2.5W | 包括外附電阻 |
表4
| 負 荷 性 質 | 主 觸 點 | 信 號 觸 點 |
| 250V以下直流有感電路(時間常數為5±0.75ms) | 50W | 30W |
| 250V以下交流電路 | 250VA | 100VA |
| 長期允許通過電流 | 5A | 3A |
外形尺寸
本系列中間繼電器由電子元件和小型大功率繼電器組成，延時由CMOS集成數字電器作延時元件，使延時精度更高。 產品結構形式有：A11K，A11H，A11Q外形
