產品說明
ZSJ系列靜態直流斷電延時繼電器用于直流操作的繼電保護和自動化電路中，作為直流通電后瞬時動作斷電后延時返回的時間元件。
產品特點

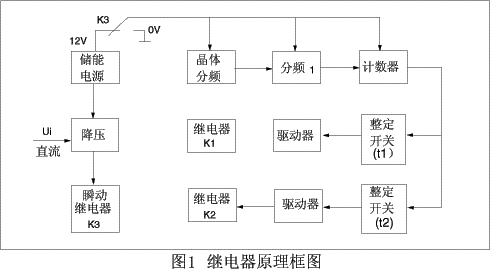

繼電器的原理框圖如圖1所示。由圖可見，繼電器有晶體振蕩器、分頻器、計數器、整定開關、驅動電路和電源回路等組成。當繼電器施加額定電壓時，繼電器內部瞬動繼電器和兩個延時執行繼電器瞬時動作，觸點切換，并使電源回路與計時回路斷開，因此計時回路處于失電狀態，以提高繼電器抗干擾性能。當輸入電壓大大降低或完全消失時，瞬動繼電器瞬時返回。（兩個延時執行繼電器仍處于動作狀態），觸點也瞬時返回，使儲能電源接通計時回路，晶體振蕩產生時鐘脈沖，經分頻后得到10ms計時脈沖，計數器對計時脈沖計數，當所計脈沖數與整定開關預置值符合時，驅動執行繼電器返回，完成斷電延時返回的功能。
應用及安裝

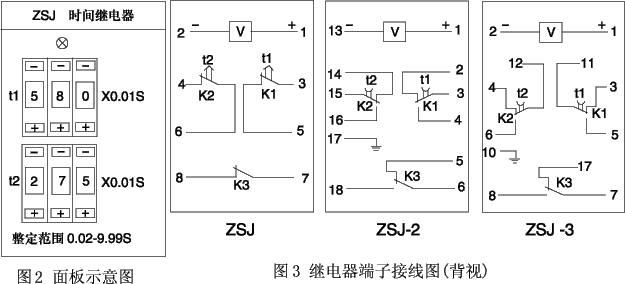

ZSJ系列直流斷電延時繼電器的接線端子圖如圖3所示，圖中觸點為繼電器失電后的狀態，當加上額定直流電壓時，瞬動觸點K3、延時時間為t1的觸點K1和延時時間為t2的觸點K2同時動作，此時觸點狀態與圖3所示相反。當所加電壓突然斷電（失壓）時，瞬動觸點K3立即返回，延時觸點K1在斷電后延時t1才返回，同樣延時觸點K2在斷電后延時t2才返回，返回后觸點狀態如圖3所示。
技術參數
主要技術參數：
額定電壓：直流220V、110V、48V、24V。
保證繼電器觸點可靠通電動作所需電壓不大于70%額定電壓。
保證繼電器可靠斷電返回的電壓不小于10%額定電壓。
在額定電壓下繼電器斷電延時返回的延時誤差，在整定范圍內不超過0.1%整定值+10ms.
在額定電壓下繼電器斷電延時的變差不超過0.1%額定值 +10ms。變差是指繼電器在同一時間整定點上測量五次，實測時間的最大值與最小值之差。
兩付延時返回的觸點可各自獨立整定，時間整定范圍均為0.02 ～9.99s，而延時整定值可以不同或相同。
在額定電壓下繼電器消耗的功率不大于4W。
繼電器允許長期承受110%額定電壓。
繼電器在電壓不大于250V、電流不大于1A時間常數T = 5 ± 0.75ms直流有感電路中觸點斷開容量為30W。
繼電器各電路與外露的非帶電金屬部分之間應能乘受有效值2KV，輸入電路和觸點之間應能承受1kV，50HZ交流電壓，歷時1min實驗，應無絕緣擊穿或閃絡現象。
繼電器能在-10 ℃ - 40 ℃溫度范圍內可靠工作。
繼電器機械壽命10^5次，電壽命10^4次。
繼電器重量：約0.5kg。
使用方法：
繼電器面板圖如圖2所示，圖中上部三位數字開關整定執行繼電器K1的延時返回時間t1，下部三位數字開關整定執行繼電器K2的延時返回時間t2，開關的三位數字乘以0.01S即為時間整定值。例如三數字置數為580，則時間整定值=580×0.01S=5.8S。t1和t2的整定數值可以相等，也可以不相等。
