產品說明

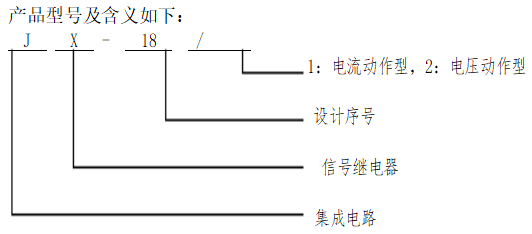

JX-18信號繼電器（以下簡稱產品）用于交、直流操作的保護和自動控制線路中，作為動作指示信號用。
產品特點
主要特點 ：
1、動作速度快
2、功耗低
工作原理
本產品為電流動作(JX-18/1)或電壓動作型(JX-18/2)靜態繼電器，由電子元件和磁保持繼電器組成。信號回路中的信號（電流或電壓），經隔離放大后，驅動磁保持繼電器。磁保持繼電器的觸點接通指示燈電源回路，指示燈亮。去掉信號，由于磁保持繼電器的磁保持作用，指示燈亮，在磁保持繼電器的復歸線圈兩端加復歸電壓，磁保持繼電器返回，指示燈滅，準備下一次動作。
工作原理
本產品為電流動作(JX-18/1)或電壓動作型(JX-18/2)靜態繼電器，由電子元件和磁保持繼電器組成。信號回路中的信號（電流或電壓），經隔離放大后，驅動磁保持繼電器。磁保持繼電器的觸點接通指示燈電源回路，指示燈亮。去掉信號，由于磁保持繼電器的磁保持作用，指示燈亮，在磁保持繼電器的復歸線圈兩端加復歸電壓，磁保持繼電器返回，指示燈滅，準備下一次動作。
應用及安裝
JX-18/1電流動作型
調試時，輔助電源為直流時，按圖3 調試檢驗接經圖中的直流操作回路接線，輔助電源為交流時，按圖3調試檢驗接線圖中的交流操作回路接線。
注：L+、L-及L’、N’為輔助電源
S1——雙刀開關 SB——按鈕 A ——直流或交流安培表
R1——滑線變阻器 802——802型數字毫秒表 T——調壓器
圖3 調試檢驗接線圖
調試步驟如下：
a) 動作值：合S1，調R1（直流操作回路）或調節T及R1（交流操作回路）使安培表的讀數為最小標稱動作電流的90%，斷開S1，按一次復歸按鈕，再合上S1，產品應可靠動作，此時面板上的信號燈亮。當斷開S1時，面板上的信號燈仍亮。
b) 復歸 ：產品動作后，斷開S1，按面板上的復歸按鈕，可實現手動復歸；或按SB按鈕可實現電動復歸，此時，面板上的信號燈均應熄滅。
c) 動作時間： 產品復歸后，合S1，802的讀數應不大于10ms。
JX-18/2電壓動作型

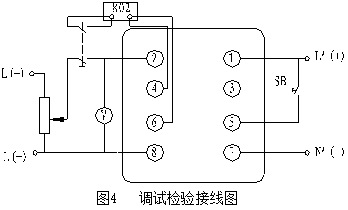

調試時，按圖4接線。
注：L1’、N1’及L、N為輔助電源，括號內的“+”、“-”為直流時的極性符號。
實驗設備： V ——交流或直流電壓表 其余同圖4
圖4 調試檢驗接線圖
調試步驟如下：
a) 動作值：合S1，調節R1使電壓表的讀數為標稱動作電壓的70%，斷開S1，按一次復歸按鈕，再合上S1，產品應可靠動作，此時面板上的信號燈亮。當斷開S1時，面板上的信號燈仍亮。
b) 復歸：產品動作后，斷開S1，按面板上的復歸按鈕可實現手動復歸；或按SB按鈕可實現電動復歸，此時，面板上的信號燈均應熄滅。
c) 動作時間：產品復歸后，合S1，802的讀數應不大于10ms。
技術參數
額定參數
額定輔助電壓為：DC 220V、110V、48V；
AC 220V、127V、110V、100V。
技術特性
功能與觸點形式
產品能顯示一次動作信號，輸出2副磁保持觸點。
主要參數
動作值范圍
| 型號 | 動作類型 | 額定電壓 | 動作值 |
| JX-18/1 | 電流動作 | DC 220 | DC 0.01～2A |
| DC 110 | |||
| DC 48 | |||
| AC 220 | AC 0.01～2A | ||
| AC 127 | |||
| AC 110 | |||
| AC 100 | |||
| JX-18/2 | 電壓動作 | DC 220 | DC 220 |
| DC 110 | DC 110 | ||
| DC 48 | DC 48 | ||
| AC 220 | AC 220 | ||
| AC 127 | AC 127 | ||
| AC 110 | AC 110 | ||
| AC 100 | AC 100 |
動作值
電流動作型：不大于90%的最小標稱動作電流
電壓動作型；不大于70%額定電壓。
復歸
a） 產品有手動復歸和電動復歸兩種方式；
b） 復歸值不大于70%的輔助電壓額定值。
動作時間：在額定工作狀態下不大于10ms。
產品使用說明
產品端子示意圖見圖2。
使用注意事項
a) 因?yàn)楫a(chǎn)品觸點為磁保持觸點，所以在產品動作后未復歸的情況下，下次加電后就會出現一上電信號燈即亮的情況，這屬于正常情況，不屬于機器損壞。可在加上輔助電壓而不加信號的情況下按一下復歸按鈕即可使機器復歸。
b) 產品不允許在未撤消電流信號的情況下，手動復歸或電動復歸。
c) 輔助電源和復歸電源為同一類型電源。
d) 信號源、輔助電源為直流時，接線時應注意電源的極性。
e) 產品的安裝螺釘不是屏蔽端，不允許將大地接到螺釘上。

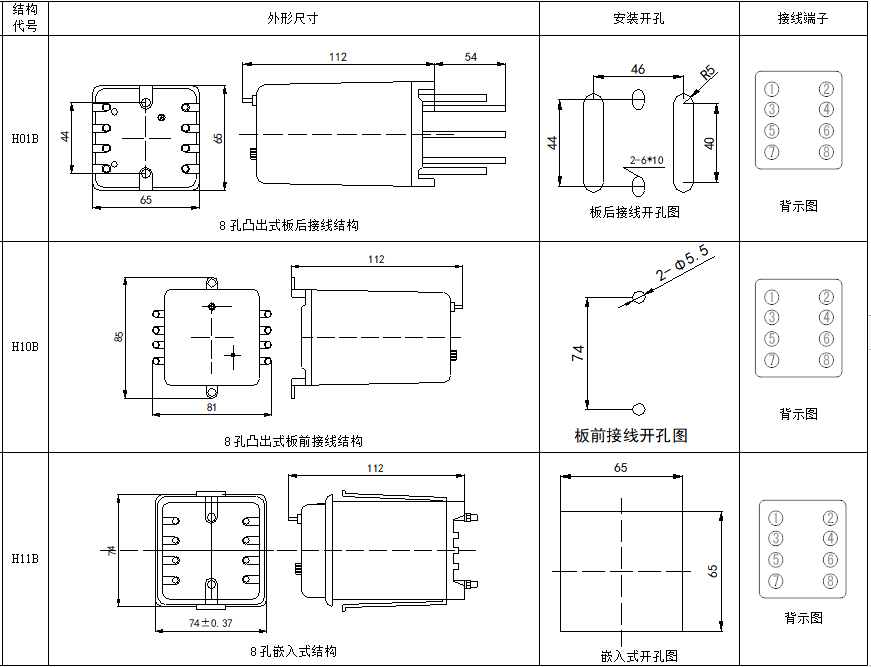

外形尺寸
產品為插拔式結構，便于更換和維修，產品有前接線和后接線兩種接線方式。
產品的外形尺寸和安裝尺寸見《附錄》H01B、H10B、H11B
