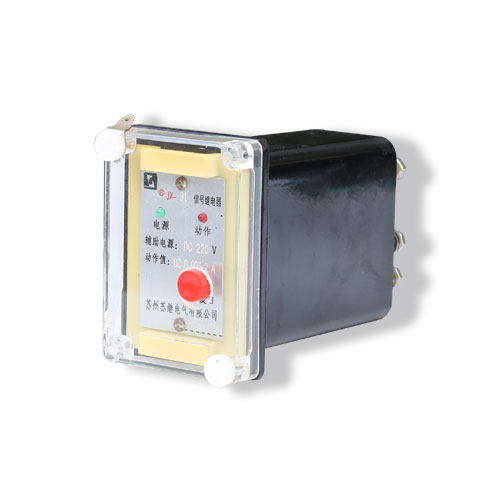

產品說明
JX-10、20、30系列集成電路信號繼電器適用于直流操作的保護線路和自動控制線路中作為信號指示器。
產品特點
1、動作速度快，克服了電磁型信號繼電器不能及時反應真空開關快速動作指示信號的缺陷，或動作時機械結構卡死現象。
2、啟動電壓或電流可以是連續量或脈沖量（寬度大于50ms）。
3、繼電器動作后，繼電器對啟動回路不消耗功率，對電源回路面板上LED發光管有微量
4、功耗外也不消耗功率因此本繼電器連續工作無發熱和噪聲現象.詳見后頁補充說明.
5、具有遠方復歸功能，可以很好實現無人值守要求。
6、具有兩付或兩付以上動合觸點，滿足中央信號及信號遠傳的要求。
7、具有磁保持記憶功能。
8、具有多種結構形式，可取代現有的多種電磁型信號繼電器。
9、該繼電器可以隨意接入LED光字牌或白熾燈光字牌。
應用及安裝

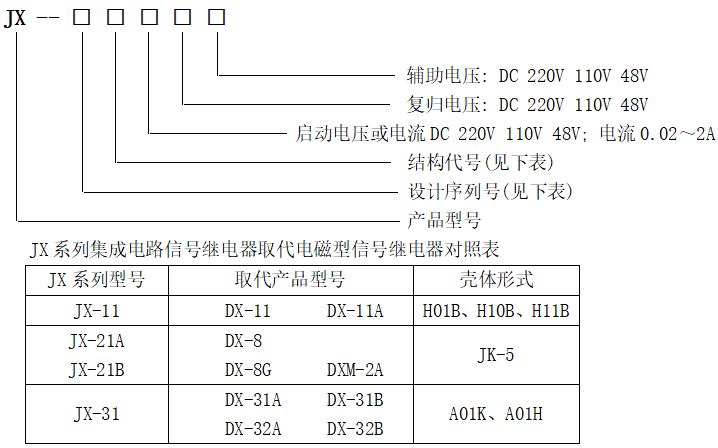

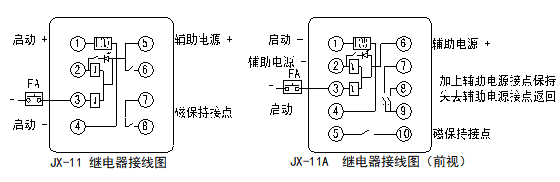

JX-11（替代DX-11）、JX-11A繼電器接線圖外型尺寸見《尺寸圖》H01B、H10B、H11B

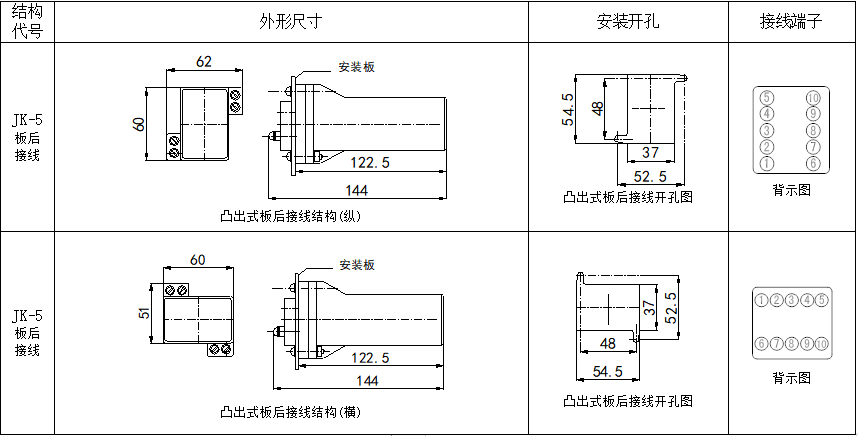

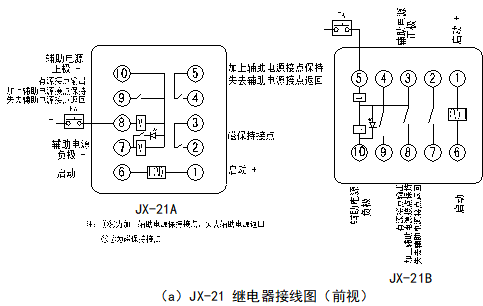

附圖2：JX-21A（替代DX-8）、JX-21B（替代DX-8G、DXM-2A）繼電器接線圖，外形尺寸及安裝尺寸見《尺寸圖》JK-5

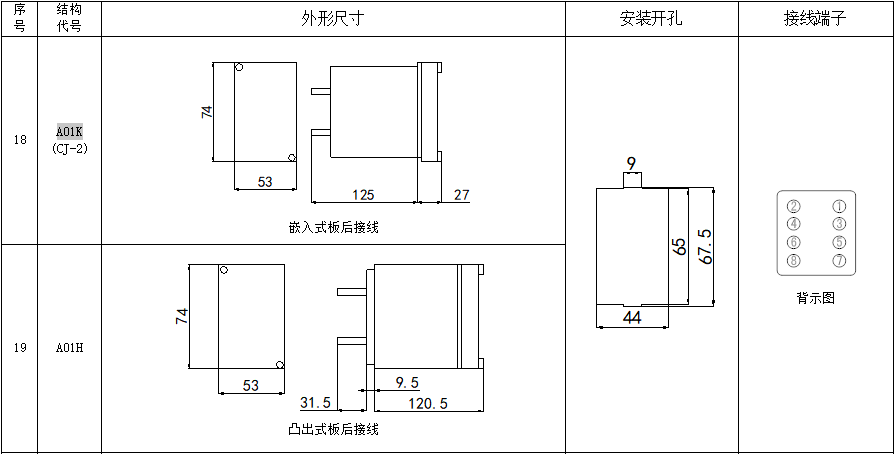

附圖3：JX-31（替代DX-31）繼電器接線圖，外形尺寸及安裝尺寸見《附錄》A01K、A01H
附圖2：JX-21A（替代DX-8）、JX-21B（替代DX-8G、DXM-2A）繼電器接線圖，外形尺寸及安裝尺寸見《尺寸圖》JK-5
附圖3：JX-31（替代DX-31）繼電器接線圖，外形尺寸及安裝尺寸見《附錄》A01K、A01H
技術參數
1 啟動額定值：電壓型：DC220V．110V．48V．電流型：0.02A-2A（0.01A作為特殊規格）。
2 電源電壓和復歸電壓額定值：DC220V．110V．48V。
3 動作值：電壓型：動作電壓不大于70％額定值；電流型：動作電流不大于90％額定值。
4 動作時間：在額定工作狀態下，不大于15ms。
5 啟動回路功耗：電壓型：動作瞬間不大于2W；電流型：動作瞬間不大于3W。
6 電源回路功耗：動作時不大于3W，動作后不大于1.5W。
7 觸點容量
在250V以下直流有感電路（時間常數為5ms）中，電流不大于2A時，觸點容量不小于30W；在250V以下交流電路（COSφ=0.4±0.1）中，電流不大于2A時，觸點容量不小于250VA。
8 熱穩定性：電壓型：可長期加110％額定值。電流型：可長期加3倍額定值，繼電器不產生溫升。
9絕緣強度：繼電器各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，應能承受2000V 50Hz。交流電壓歷時1min，無絕緣擊穿及閃絡現象。
10 絕緣電阻：繼電器各導電端子連在一起，對外露的非帶電金屬部分或外殼，用開路電壓為500V兆。歐表測量其絕緣電阻應不小于300MΩ。
11 壽命：繼電器在額定工作狀態下，電壽命和機械壽命為106次。
12 重量：約0.3kg。
外形尺寸
