產品說明
SS-30、SSJ-10、20、30系列時間繼電器用于電力系統二次電路中的電繼保護中，使被控元件達到所需的延時，以實現保護的選擇性配合；也適用于各種自動化裝置中要求有延時精度高、功耗小的設備中。
產品特點
繼電器原理框圖見下圖
繼電器為靜態型數字式時間繼電器，采用進口CMOS集成電路構成，繼電器由晶體振蕩器、分頻器和三級脈沖計數器組成，通過一組或兩組三位十進制開關整定延時值。
繼電器平時不帶電（無需輔助電源)，一旦施加額定電壓后，繼電器內部瞬動繼電器動作，同時使晶體起振，產生時鐘脈沖，經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作，由于雙延時繼電器有二組獨立整定延時值開關，并各自驅動兩個執行繼電器，所以兩個執行繼電器的動合觸點按延時長短，可作為繼電器終止和滑動觸點使用。但滑動觸點閉合后，其閉合狀態一直保持到繼電器失電返回為止。如果用戶要求滑動觸點閉合一定時間后立即返回，訂貨時需特別注明，并提出滑動觸點的閉合持續時間。
結構：

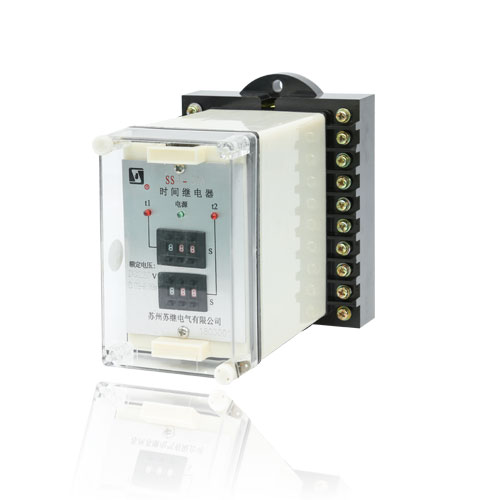

繼電器采用標準殼體結構，機芯有插入式，固定式兩種，外殼按使用要求有嵌入式，凸出式，接線方式有前接線及后接線，繼電器的外殼為黑色膠木和透明有機玻璃做成，可以清楚的觀察到繼電器的整定值以及動作指示。
SS-30型時間繼電器的設計獨特，殼體的引腳端子與DS-30時間繼電器引腳端子排列完全相同，并且該繼電器的性能可覆蓋DS-30時間繼電器整個系列，可直接互換。
應用及安裝

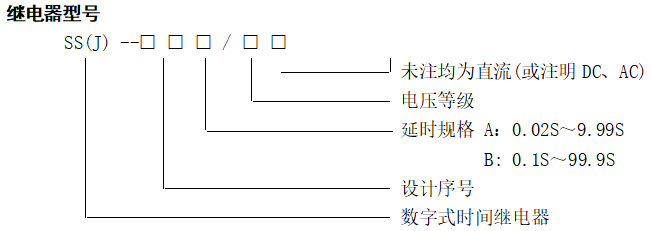

技術參數
工作條件：
| 型號 | 延時范圍(S) | 觸點類型 | 電源種類 | 替代型號 | 結構 | |||
|
S S J ︱ 10 系列 |
SSJ-11A | 0.02～9.99 | 單延時即一付可調延時動合觸點一付瞬動轉換觸點。 | 直流 |
220V 110V 48V 24V |
DS-111 DS-111C DS-112 DS-112C DS-113 DS-113C |
H02A H02B |
|
| SSJ-11B | 0.1S～99.9 | 雙延時即二付可調獨立延時動合觸點一付瞬動轉換觸點。 |
DS-114 DS-115 DS-116 |
|||||
| SSJ-12A | 0.02～9.99 | 單延時即一付可調延時動合觸點一付瞬動轉換觸點。 | 交流 |
380V 220V 127V 110V 100V |
DS-121 DS-122 DS-123 |
|||
| SSJ-12B | 0.1S～99.9 | 雙延時即二付可調獨立延時動合觸點一付瞬動轉換觸點。 |
DS-124 DS-125 DS-126 |
|||||
|
S S J ︱ 20 系列 |
SSJ-21A | 0.02～9.99 | 單延時即一付可調延時動合觸點一付瞬動轉換觸點。 | 直流 |
220V 110V 48V 24V |
DS-21 DS-21C DS-22 DS-22C DS-23 DS-23C |
JK-1 JKF-1Q |
|
| SSJ-21B | 0.1S～99.9 | 雙延時即二付可調獨立延時動合觸點一付瞬動轉換觸點。 | DS-24 DS-24C | |||||
| SSJ-22A | 0.02～9.99 | 單延時即一付可調延時動合觸點一付瞬動轉換觸點。 | 交流 |
380V 220V 127V 110V 100V |
DS-25 DS-26 DS-27 |
|||
| SSJ-22B | 0.1S～99.9 | 雙延時即二付可調獨立延時動合觸點一付瞬動轉換觸點。 | DS-28 | |||||
|
S S ︱ 30 系列 |
SS-30 | 0.02～19.9 | 雙延時即二付可調獨立延時動合觸點二付瞬動轉換觸點。 |
交直流 通用 |
220V 127V 110V 100V 48V 24V |
DS-31 DS-35 DS-32 DS-36 DS-33 DS-37 DS-34 DS-38 包括帶C型號 |
A11K A11H A11Q |
|
| SSJ-31A | 0.02～9.99 | 雙延時即二付可調獨立延時動合觸點二付瞬動轉換觸點。 | 直流 |
220V 110V 48V 24V |
DS-31 DS-31C DS-32 DS-32C DS-33 DS-33C |
|||
|
S S ︱ 30 系列 |
型號 | 延時范圍(S) | 觸點類型 | 電源種類 | 替代型號 | 結構 | ||
| SSJ-31B | 0.1～99.9 | 雙延時即二付可調獨立延時動合觸點二付瞬動轉換觸點。 | 直流 |
220V 110V 48V 24V |
DS-38 DS-38C |
A11K A11H A11Q |
||
| SSJ-32A | 0.02～9.99 | 雙延時即二付可調獨立延時動合觸點二付瞬動轉換觸點。 | 交流 |
380V 220V 127V 110V 100V |
DS-35 DS-35C DS-36 DS-36C DS-37 DS-37C |
|||
| SSJ-32B | 0.1～99.9 | 雙延時即二付可調獨立延時動合觸點二付瞬動轉換觸點。 | DS-38 DS-38C | |||||
繼電器整定誤差(平均誤差)：不大于18ms
繼電器延時一致性： 不大于5ms
繼電器內部固有時間： 不大于20ms
繼電器返回時間： 約30ms
繼電器的觸點容量應能斷開電壓不大于250V，時間常數為5土0.75ms的直流有感負載電路和電壓不大于250V的交流電路（COSφ為0.4土0.1）。
| 觸點型式 | 最大允許開斷電流 | 斷開容量 |
|
主觸點 (瞬動接點) |
3A | 50W |
| 延時接點 | 1A | 30W |
工作條件：
A．環境溫度為：-10~+50℃；
B．大氣壓力：80~110Kpa；
C．空氣相對濕度：50％-90％；
D，工作位置垂直安裝；
E．應有風雷雨砂防護設備，及無腐蝕性氣體，無爆炸性氣體的環境中；
F．無強烈的沖擊振動。 注：SSJ系列時間繼電器均為長期工作方式。
SSJ系列繼電器可長期工作在1.1倍額定電壓下。
整定方法與使用
繼電器有兩組獨立的整定延時開關，均用三位數字整定。繼電器有一只量程開關進行倍乘整定，其延時為：T=X.XX×1s(2s)。
當電源加于相應的端子時，瞬動繼電器動作，瞬動觸點閉合，同時延時繼電器開始延時延時終了，延時動合觸點閉合，并一直保持在此狀態下直到失去電源，繼電器返回。
SSJ系列均為長期工作制，需接外附電阻R的繼電器，按接線圖安裝在底座背面。
本系列時間繼電器在運行過程中不允許撥動撥盤開關，若要改變整定值須使繼電器脫離電源。
外形尺寸
