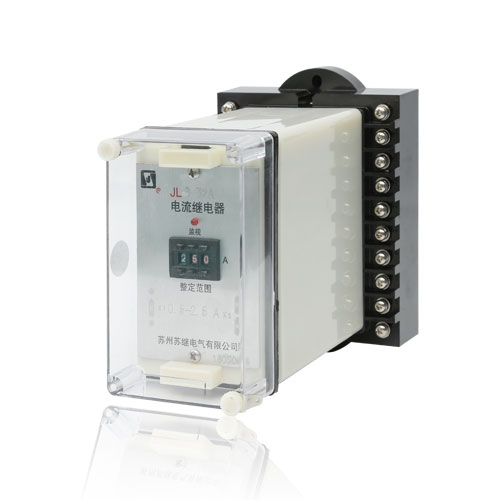

產品說明
JL-8、10W、20W、30W系列電流繼電器（以下簡稱產品）適用于電機，變壓器和輸電線路的過負荷和短路保護線路中，作為起動元件。
產品特點

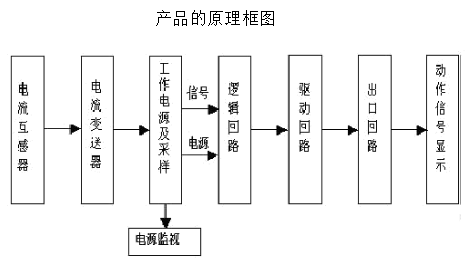

JL-8、10W、20W、30W、150系列電流繼電器采用集成電路原理構成，它克服了原來電磁型電流繼電器觸點易抖動，工作時噪音大，動作值、返回系數難調整及運輸后動作值易變等缺點，可代替DL-30、DL-20C、DL-10、DL-7電磁型電流繼電器。它的性能優越于該類電流繼電器，不需要有專門的直流輔助電源來作為繼電器的工作電源，方便了用戶，同時又節約直流電源的維護開支。
該產品的體積小，功耗低，可靠性高，抗干擾能力強，具有良好的抗振性，并可節約大量原材料，減少工作量，大大降低了勞動強度。該產品的推廣使用具有重大的經濟效益和社會效益。
應用及安裝
技術參數
產品規格
主要功能及特點
1 具有動作指示信號；
2 具有電源監視信號；
3 過電流動作；
4 采用數字式撥輪開關來整定定值。
技術參數
1 額定參數及規格
額定電流(交流)：0.5A（5A）、1A（10A）、2A（15A）
額定頻率；50Hz。
型號及產品結構代號見《尺寸圖》
注: □為觸點代號詳見端子圖。| 序號 | 型 號 | 結構代號 | 替代型號 |
| 1 | JL-3□W | A11K、A11H、A11Q | DY-30、JY-30 |
| 2 | JL-2□W | JK-1殼體 | DY-20C、JY-20 |
| 3 | JL-1□W | H02A、H02B | DJ-100、JY-10 |
| 4 | JL-15□/1 | A11K、A11H、A11Q | DY-30、JY-30 |
| 5 | JL-15□/2 | JK-1殼體 | DY-20C、JY-20 |
| 6 | JL8-1□ | H02A、H02B | DJ-100、JY-10 |
| 7 | JL8-2□ | JK-1殼體 | DY-20C、JY-20 |
| 8 | JL8-3□ | A11K、A11H、A11Q | DY-30、JY-30 |
產品規格
| 型 號 | 最大整定電流 | 額定電流 | 長期允許電流 | 電流整定范圍 | 動作電流范圍 |
| JL-□□W□/A | 5A | 5A | 5A | 0.5A～5A | 0.5A～5A |
| JL-□□W□/B | 20A | 10A | 12A | 2A～10A | 2A～20A |
| JL-□□W□/C | 100A | 20A | 15A | 5A～100A | 5A～100A |
| 型 號 | 最大整定電流 | 額定電流 | 長期允許電流 | 電流整定范圍 | 動作電流范圍 |
| JL8-□□A | 5A | 5A | 5A | 0.5A～5A | 0.5A～5A |
| JL8-□□B | 20A | 12A | 12A | 2A～20A | 2A～20A |
| JL8-□□C | 100A | 15A | 15A | 2A～100A | 5A～100A |
| 型號 | 最大整定電流(A) | 額定電流(A) | 電流整定范圍(A) | ||
| 并聯 | 串聯 | 并聯 | 串聯 | ||
| JL-150 | 0.99 | 1 | 0.5 | 0.2～0.99 | 0.1～0.49 |
| 1.99 | 2 | 1 | 1～1.99 | 0.5～0.99 | |
| 19.9 | 20 | 10 | 5～19.9 | 2.5～9.99 | |
| 100 | 30 | 15 | 40～100 | 20～50 | |
| 199.8 | 40 | 20 | 100～199.8 | 50～99.9 | |
動作電流：在基準條件下，產品的最小動作電流應等于動作電流整定值，其平均誤差不超過±5%（用戶可根據實際需要，微調繼電器中電位器，可實現對所需要的整定點無誤差整定）；一致性誤差不超過3%。
動作電流的平均誤差= ×100%
返回系數：產品的返回系數不小于0.9。
功率消耗
| 系列型號 | 額定電流 | 功率消耗（VA） |
| JL-□□ | 5 A | 在額定電流下，線圈串聯時功耗不大于1。 |
| 10A | ||
| 15A | 在電流為5A下，線圈并聯功耗不大于0.8。 | |
| 注：為了減輕CT的負擔，當整定電流在串并聯整定值重疊區（例如：串聯整定范圍為2.5A～10A，并聯整定范圍為5A～20A，則重疊區為5A～10A）時，建議用戶盡量采用并聯運行的方式。 | ||
觸點性能
在電壓不大于250V，電流不大于2A，功率因數為0.4±0.1的交流回路中，產品輸出觸點的斷開容量為150VA。
在電壓不大于250V，電流不大于2A，時間常數為5ms±0.75ms的直流有感負荷中電路中，產品輸出觸點的斷開容量為30W。
輸出觸點電路在上述規定的負荷條件下，產品應可靠動作與返回5×104次。
抗干擾性能
1 產品應能承受GB/T 14598.13-1998規定的頻率為1MHz及100kHz衰減震蕩波（第一個半波電壓幅值共模為2.5kV，差模為1.0kv）（專用收發信機通道差模為2.5kv）脈沖群干擾試驗。
2 產品應能承受GB/T 14598.14-1998中規定的嚴酷等級為III級的靜電放電干擾試驗（當打開殼罩時，嚴酷等級應降低一級）。
3 產品應能承受GB/T 14598.9-1995第4章規定嚴酷等級為III級的輻射電磁場干擾試驗。
4 產品應能承受GB/T 14598.10-1997第4章規定的嚴酷等級為III級的快速瞬變干擾試驗。
機械壽命：產品的輸出觸點不接負荷，應能可靠地動作和返回105次。
動作時間：產品的動作時間在1.1倍實測動作值（10次動作的平均值）時，動作時間不大于80ms，在2倍實測動作值時，動作時間不大于40ms，當復查動作時間時，允許測量5次。
絕緣性能
1 產品下列部位應進行絕緣性能測試：
a) 各導電電路分別與地之間；
b) 無電氣聯系的各電路之間。
2 絕緣電阻：對3.9.1所列部位，用開路電壓為500V的測試儀器測定，其絕緣電阻不小于300 MΩ。
3介質強度：對3.9.1所列部位，能承受頻率為50Hz的交流檢驗電壓2kV（有效值），歷時1min的檢驗，無閃絡或擊穿現象。
機械性能
工作條件：能承受嚴酷等級為Ⅰ級的振動響應、沖擊響應試驗。
運輸條件：能承受嚴酷等級為Ⅰ級的振動耐久、沖擊耐久和碰撞試驗。
環境條件
a) 環境溫度
長期工作溫度： －10℃～+50℃，24h內平均溫度不高于25℃；
環境溫度極端范圍的極限值為－25℃和+70℃，在該極限值下不施加激勵量，產品不出現不可逆變化，溫度恢復后，產品能正常工作；
b) 濕度：最濕月的平均最大相對濕度為90%，同時該月的月平均溫度為25℃，且表面無凝露。最高溫度為+40℃，平均最大相對濕度不超過50%；
c) 大氣壓力：80 kPa～110kPa。

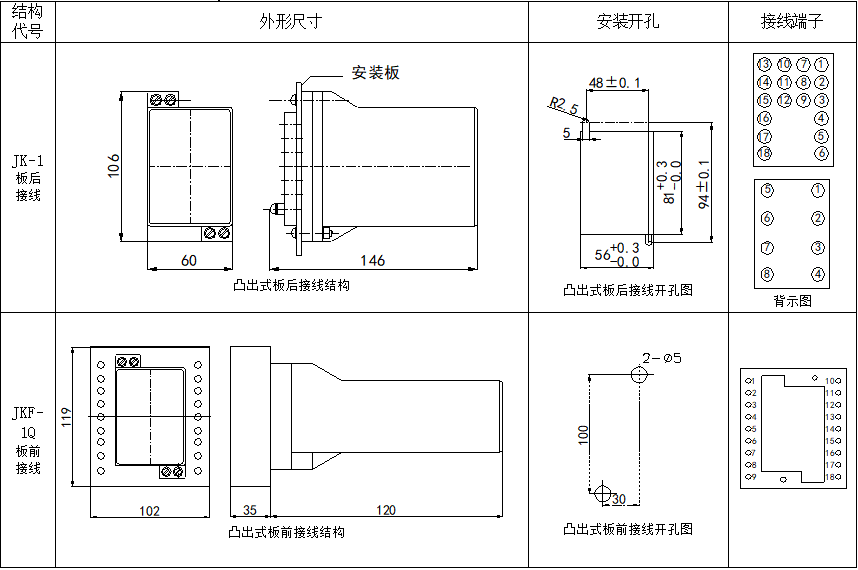

外形尺寸
