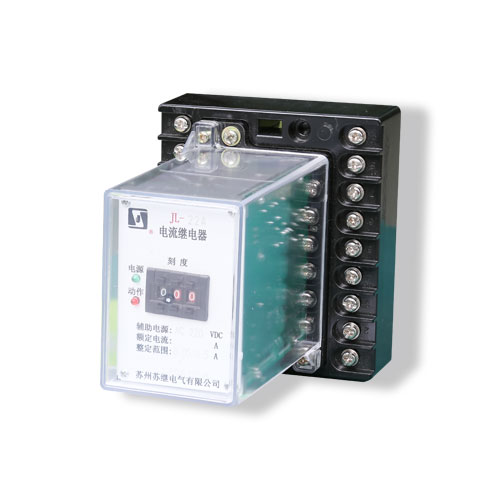

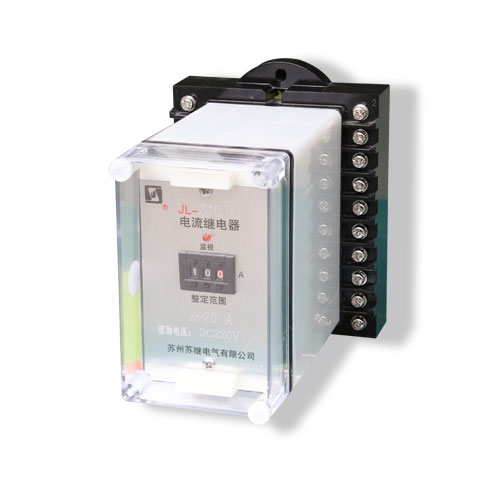

        JL-10、20、30系列集成電路電流繼電器





        JL系列集成電路電流繼電器（以下簡稱繼電器）適用于發電機、變壓器和輸電線的過負荷和短路保護裝置中，作為起動元件。











								型號 :【靜態型繼電器】JL-10、20、30




								品牌 : 【蘇繼電氣】







































										產品說明

         JL系列集成電路電流繼電器（以下簡稱繼電器）適用于發電機、變壓器和輸電線的過負荷和短路保護裝置中，作為起動元件。本繼電器為集成電路靜態型繼電器，因而精度高、功耗小、動作時間快、返回系數高、整定直觀方便、整定范圍寬，可以替代更換電磁型電流繼電器，但必須提供直流輔助電源。(根據用戶要求可提供逆變電源或電阻降壓的任一形式電源)。










										產品特點


	JL-10、20、30系列集成電路電流繼電器為靜態型繼電器，采用進口集成電路構成。繼電器主要由電壓形成、定值整定、整流、濾波、邏輯判別、出口等回路組成，為使繼電器有足夠寬的整定范圍，繼電器定值做成二檔，用倍率開關進行切換。同時按照電磁式繼電器的習慣方式，線圈采用串并聯方式，使其量程可擴大一倍，繼電器內部電路均采用集成電路電子技術構成，采用數字式撥盤開關來調節動作定值。



	JL系列靜態電流繼電器是電磁式電流繼電器的更新換代產品，能替代DL-10、20、30系列電流繼電器。

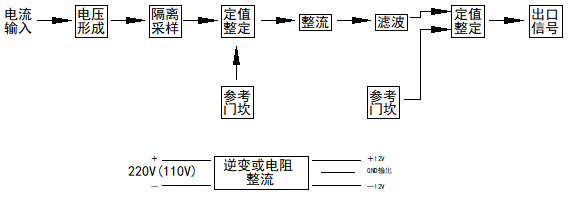

	JL系列集成電路電流繼電器原理







										應用及安裝






										技術參數


	主要技術參數



	電流整定范圍，級差分檔及觸點分類見表。



	直流輔助電壓：220V、110V



	整定值誤差不大于土3％（機內設有內整定電位器，用戶可自行調整設定到確切的定值）



	功耗：交流回路功耗小于0.5VA（中間整定電流值時）



	直流回路功耗，在額定輔助直流電壓，繼電器功耗不大于表中的規定值。



	直流輔助電壓允許變化范圍：0.8-1.10倍額定值



	動作時間：



	    1.2倍整定值的動作時間不大于30ms



	    2倍整定值的動作時間不大于20ms



	返回時間：返回時間不大于20ms

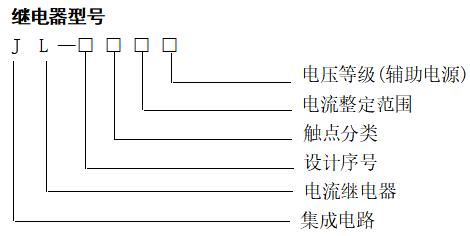

					型號

					觸點與數量

					電流整定范圍

					（A）

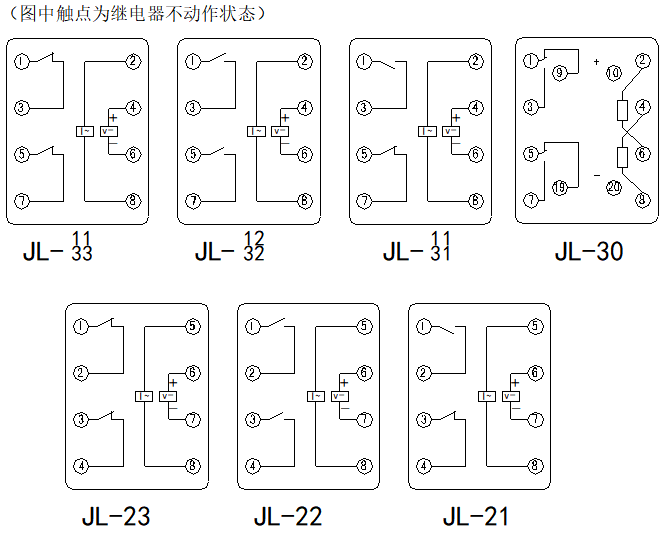

					輔助電源端子號

					替代繼電器

					型號





					動合

					動斷

					轉換

					正極

					負極





					JL-11

					1

					1

					0

					A：0.05-0.5

					B:0.2-2.0

					C:2-20

					D:5-50

					E:10-100

					4

					6

					DL-11．DL-12．DL-13





					JL-12

					2

					0

					0







					JL-13

					0

					2

					0







					JL-21

					1

					1

					0

					6

					7

					DL-21．DL-22．DL-23





					JL-22

					2

					0

					0

					DL-24





					JL-23

					0

					2

					0

					DL-25





					JL-30





					2

					0.2-100

					10

					20

					DL-30全系列





					JL-31

					1

					1

					0

					A：0.05-0.5

					B:0.2-2.0

					C:2-20

					D:5-50

					E:10-100

					4

					6

					DL-31．DL-32．





					JL-32

					2

					0

					0







					JL-33

					0

					2

					0







					JL-123

					1

					1

					0

					7

					8











	注：1. JL-30型繼電器電流整定范圍觸點形式覆蓋DL-30系列電流繼電器整個系列。



	    2．JL-30型繼電器電流整定范圍級差分檔



	          第一檔0.1～9.99A（線圈串聯×1，線圈并聯×2）級差0.1 A；



	          第一檔1.0～50A（線圈串聯×1，線圈并聯×2）級差0.1A









					額定直流

					輔助電壓（V）

					直流功耗（W）





					動作前

					動作后





					220

					3

					4





					110

					2

					3







		返回系數：返回系數不小于0.85（機內設有內整定電位器，用戶可自行調整具體定值）。



		觸點容量：繼電器觸點可長期接通5A，分斷容量當在直流電壓不超過250V、電流不超過2A，時間常數為5土0.75ms的電感性負荷的直流電路中為50W。



		電壽命不低于5000次



		絕緣電阻：繼電器各導電端子連在一起，對外露的非帶電金屬部份或外殼之間，用開路電壓為1000V的兆歐表測量其絕緣電阻不小于300兆歐。



		介質強度：繼電器各導電端子連在一起，對外露的非帶電金屬部份或外殼之間，應能承受2000V（有效值）50Hz的交流電壓時1分鐘試驗而無絕緣擊穿或閃絡現象。



		工作環境條件



		     溫    度：-10℃~+50℃



		     相對濕度：不大于90％



		     大氣壓力：80~110Kpa



		抗干擾性能：繼電器的抗干擾性能應符合GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》的有關要求。





			整定方法和使用



			本繼電器用數碼開關整定，每臺繼電器有三個數字開關，從左到右分別為百位數、十位數和個位數，單位為“A”。當線圈串聯時，數碼開關所置數乘以倍率，即為整定值，若線圈并聯則應將上述結果×2。



			例如：數碼開關置“125”倍率為“0.1”



			           若串聯則整定值為125×0.1=12.5A



			           若并聯則整定值為125×0.1×2=25A



			使用本繼電器時，需加直流輔助電壓，接入直流電源時，應注意電壓等級與額定電壓是否相等，并注意電源極性，若極性接反，繼電器不能動作，但不會引起損壞。



			本繼電器面板上有三只電位器，用戶可根據實際情況微調。W1用來調節兩檔動作平衡，W2調動作值，W3調返回值。



			本繼電器在運行過程中不允許撥動撥盤開關，若要改變整定值須使繼電器脫離輔助電源.













										外形尺寸
