產品說明
GL-10、20系列反時限過流繼電器具有反時限特性，應用于電機、變壓器等主設備以及輸配電系統的繼電保護回路中。當主設備或輸配電系統出現過負荷及短路故障時，該繼電器能按預定的時限可靠動作或發出信號，切除故障部分，保證主設備及輸配電系統安全。
本產品符合IEC255-4《它定時限單輸入激勵量的量度繼電器》。
產品特點
GL-10、20系列過流繼電器的工作原理是復合式的，由公用一個線圈的感應式和電磁式的兩個元件組成。當繼電器的線圈通過交流電流時，則在鐵芯的遮蔽與未遮蔽部分產生兩個具有一定相位差的磁通。此磁通與其在圓盤感應的渦流相互作用，在圓盤上產生一轉矩，在20％~40％的動作電流整定值下，圓盤開始旋轉，此時由于扇齒與蝸桿沒有咬合，故繼電器不動作。
當線圈中的電流增大至整定電流時，電磁力矩大于彈簧的反作用力矩框架轉動，使扇齒與蝸桿咬合，扇齒上升。此時GL-11（21）、12（22）、15（25）型繼電器的動鐵在扇齒頂桿的推動下，使導磁體右邊氣隙減少，左邊氣隙增大，因而動鐵被導磁體吸合，使繼電器觸點動作。

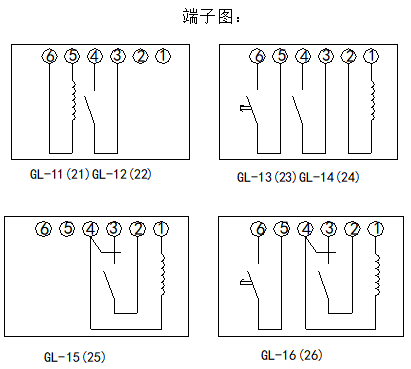

GL-11（21）、12（22）、13（23）、14（24）型繼電器具有一付動合主觸點或一付動斷主觸點。
GL-15（25）、16（26）型繼電器具有一付過渡轉換主觸點。保證了在繼電器的動作過程中，電流互感器的二次回路不至?xí)_路。
GL-13（23）、14（24）、16（26）型繼電器除上述主觸點外，還有一付由感應元件操作的延時信號觸點，主觸點只受電磁元件控制。
當繼電器線圈中的電流不大時，感應元件的動作時限與電流的平方成反比。隨著電流的增加，導磁體飽和，動作時限逐漸趨于定值。當線圈中的電流大到某一電流倍數時，電磁元件瞬時動作，因而繼電器的動作時限具有有限反延時的特性。
繼電器具有若干抽頭，用以調整感應元件與電磁元件的動作電流。另外用備流螺釘改變動鐵與電磁鐵之間的氣隙來調整電磁元件動作電流。繼電器具有調整感應元件動作時間整定值的機構及主觸點動作的信號牌。用手旋轉返回機構，可使信號牌返回，并不需取下外殼。

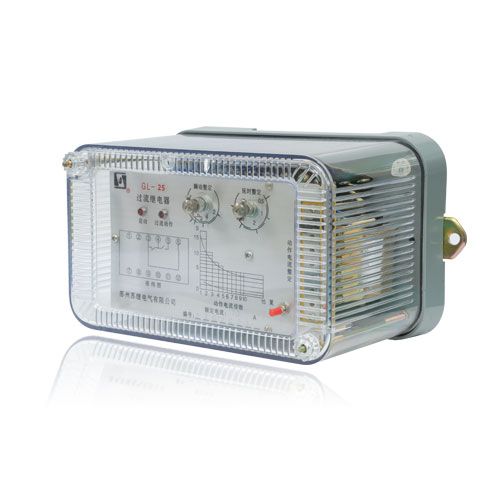

繼電器裝在金屬底座上，外殼采用聚碳酸脂材科，透明度好，抗老化，具有良好的抗高溫及低溫性能，改善了有機玻璃易碎的缺點。
繼電器裝在垂直面板上，可以板前或板后接線，其外形圖安裝開孔圖見《尺寸圖》H03A、H03B。
繼電器裝在垂直面板上，可以板前或板后接線，其外形圖安裝開孔圖見《尺寸圖》H03A、H03B。
應用及安裝
技術參數
3、建議不要給繼電器的軸及軸承上油。
4、 清潔觸點時（對于GL-15（25）、16（26）型繼電器動作次數不應超過10次進行清理）不宜用砂紙或其它研磨的物質，而宜用刀片或干凈細挫，之后用清潔的軟布擦凈，不宜用手指碰觸點。
5、在繼電器的使用過程中，建議每半年檢查一次繼電器的動作情況。
技術要求
1、繼電器的額定數值與調整范圍列于表中
2、繼電器的延時特性見下圖
調整動作電流時，為了避免變流器次級開路，必須首先將備用螺釘(位于接線座無標號插孔中)擰入 所需插孔中而后擰出另外的螺釘，并且把它擰入備用插孔中。不允許兩個調整螺釘同時留在有標號的插孔中以免繼電器拒絕動作。| 型號 |
額定 電流 （A） |
整定值 |
額定頻率 (HZ) |
||
| 動作電流（A） | 10倍整定動作流下動作時間 |
速動電流 整定倍數 |
|||
| GL-11(21)/10 | 10 | 4、5、6、7、8、9、10 | 0.5、1、2、3、4 | 2、4、6、8 | 50 |
| GL-15(25)/10 | |||||
| GL-11(21)/5 | 5 | 2、2.5、3、3.5、4、4.5、5 | 0.5、1、2、3、4 | 2、4、6、8 | |
| GL-15(25)/5 | |||||
| GL-12(22)/10 | 10 | 4、5、6、7、8、9、10 | 2、4、8、12、16 | 2、4、6、8 | |
| GL-12(22)/5 | 5 | 2、2.5、3、3.5、4、4.5、5 | 2、4、8、12、16 | 2、4、6、8 | |
| GL-13(23)/10 | 10 | 4、5、6、7、8、9、10 | 2、3、4 | 2、4、6、8 | |
| GL-13(23)/5 | 5 | 2、2.5、3、3.5、4、4.5、5 | 2、3、4 | 2、4、6、8 | |
| GL-14(24)/10 | 10 | 4、5、6、7、8、9、10 | 8、12、16 | 2、4、6、8 | |
| GL-16(26)/10 | |||||
| GL-14(24)/5 | 5 | 2、2.5、3、3.5、4、4.5、5 | 8、12、16 | 2、4、6、8 | |
| GL-16(26)/5 | |||||

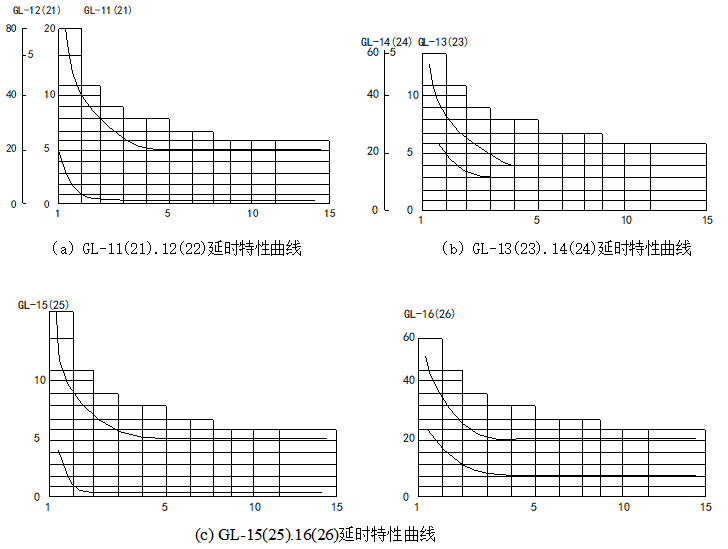

2、繼電器的延時特性見下圖
3、繼電器線圈的長期允許電流為110％額定電流。
繼電器的返回系數，對于GL-11（21）、12（22）型應不小于0.85，對于GL-13（23）、14（24）、15（25）、16（26）型應不小于0.8。
4、當電流為繼電器的整定電流時，繼電器的功率消耗不大于15VA。
5、觸點性能
動合主觸點性能
動合主觸點在電壓不大于250V時，能接通直流或交流5A，但是斷開它所接通的電路應當由其它觸點擔任(例如：油開關的輔助觸點)。
動斷主觸點性能
動斷主觸點在電壓不大于250V，電流不大于0.5A的直流有感負荷電路(電路的時間常數為5±0.75ms)中斷開功率為50W；在電壓不大于250V電流不大于2A的交流電路(電路的功率因數為0.4±0.1)中斷開功率為250VA。
如果被控電路系由變流器供電并與繼電器主觸點并聯，且當電流為4A時，其總阻抗不大于4Ω，則繼電器的主觸點在電流不大于50A情況下能夠?qū)⑦@個電路分流接通與分流斷開。

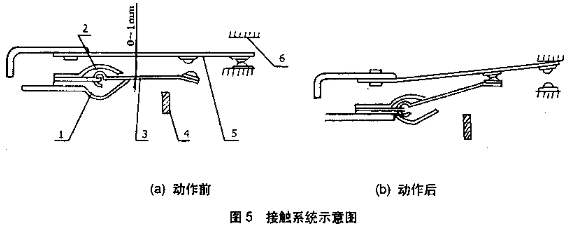

過渡轉換主觸點性能
繼電器的過渡轉換主觸點控制電路由變流器供電且其阻抗值在電流為3.5A時不大于 4.5Ω，當電流增至150A時，繼電器主觸點能夠?qū)⑦@個電路分流接通與分流斷開。
輔助觸點性能
繼電器的動合輔助觸點，在電壓不大于250V時能接通或斷開電流不大于0.2A的直流無感電路或電流不大于O.5A的交流電路。
絕緣電阻
繼電器所有電路連在一起與外露的非帶電金屬部分之間，以及在電氣上無聯系的各電路之間的絕緣電阻不小于300MΩ。
介質強度：
繼電器所有電路連在一起與外露的非帶電金屬部分之間，以及在電氣上無聯系的各電路之間的絕緣，應能耐受交流2000V、50Hz的試驗電壓，歷時1min試驗，而無絕緣擊穿或閃絡現象。
繼電器重量約為5kg。
使用與維護
1、繼電器后面接線時，其底座用兩個M6螺桿固定在屏板上，對于前面接線時應用特制的掛板。安裝用的零件均放在繼電器的包裝盒里的紙袋中。
2、 在繼電器還沒有安裝在屏板上以前，建議不要取出塞在轉盤與永久磁鐵之間的襯墊。繼電器使用時，必須取下外殼，拿出襯墊，解開動作信號牌綁線進行動作電流與動作時間的整定。同時應觀察繼電器有無在運輸中造成的損壞（轉盤碰上磁極，扇齒軸間及動鐵軸間的摩擦等）。此后扣上外殼將固定螺母擰緊。
3、建議不要給繼電器的軸及軸承上油。
4、 清潔觸點時（對于GL-15（25）、16（26）型繼電器動作次數不應超過10次進行清理）不宜用砂紙或其它研磨的物質，而宜用刀片或干凈細挫，之后用清潔的軟布擦凈，不宜用手指碰觸點。
5、在繼電器的使用過程中，建議每半年檢查一次繼電器的動作情況。
外形尺寸
繼電器裝在垂直面板上，可以板前或板后接線，其外形圖安裝開孔圖見下圖
