產品說明

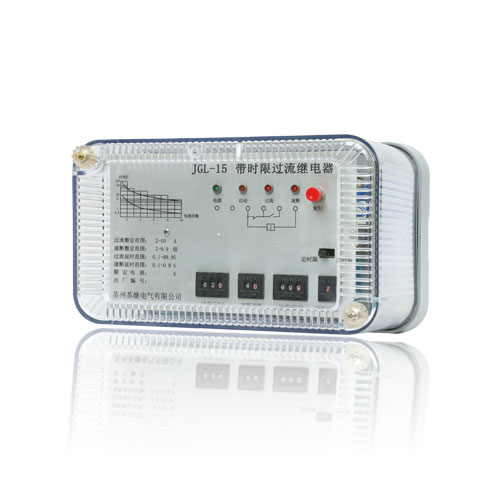

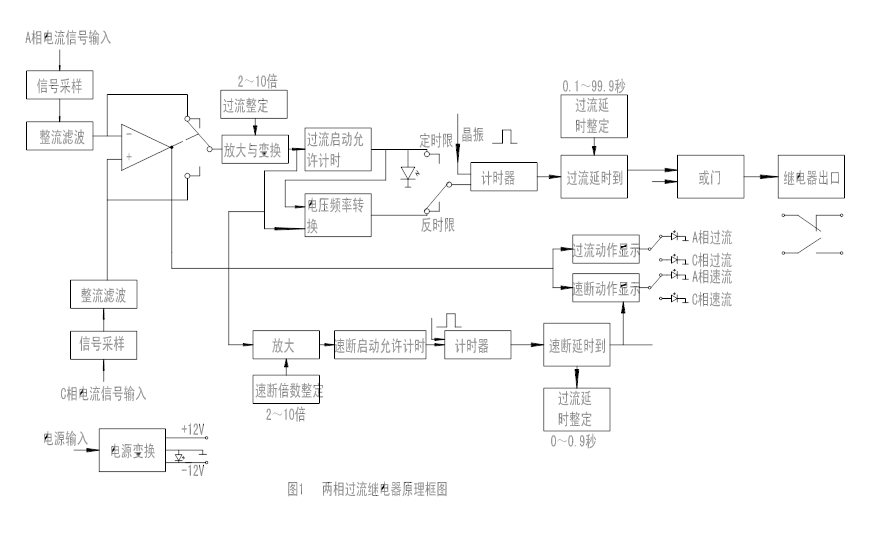

繼電器為集成電路帶時限過流繼電器,原理框圖見圖1所示.可將A、C兩相電流信號同時輸入，每相電流具有相同的整定條件，繼電器對輸入的兩相信號進行比較，取電流較大的一相信號進行運算處理，以決定繼電器的輸出動作。繼電器動作后，有動作燈指示并記憶過負荷或速斷故障和故障來自A相還是C相；

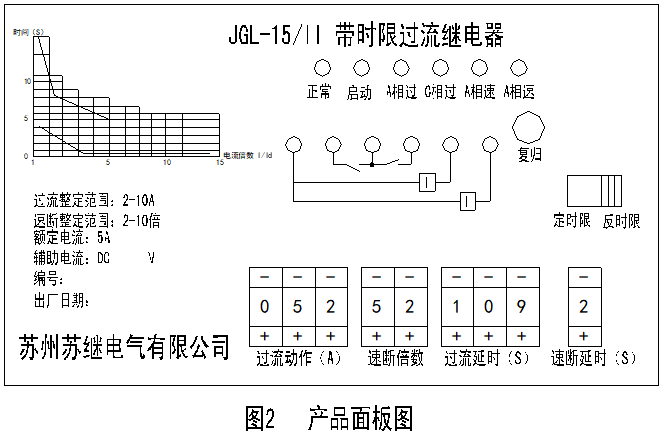

產品特點
兩相過流繼電器是本公司JGL-10系列帶時限過流繼電器（單相）的派生拓展品種；產品的主要技術參數一致，產品的檢驗方法也大致相同（校驗時可以分別輸入A相電流和C相電流，進行各相校驗），使用時請參閱本公司（JGL（JSL）-10系列帶時限過流繼電器）。

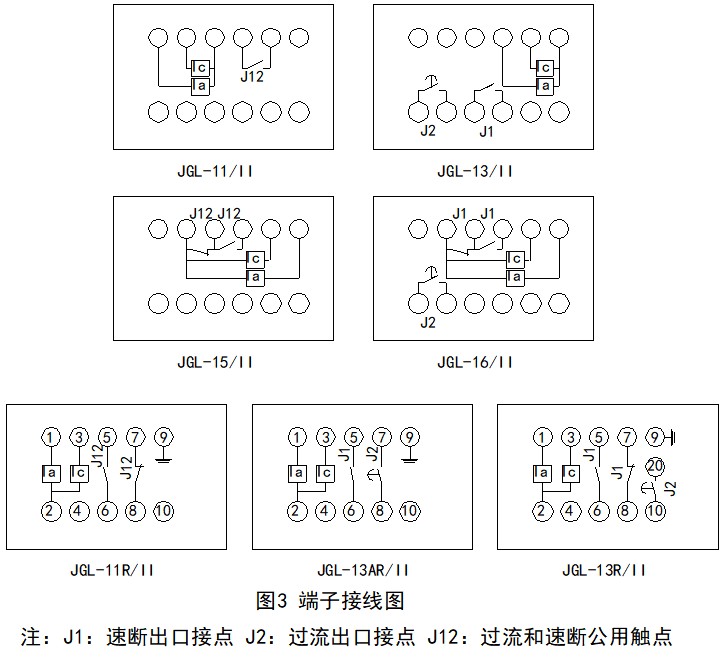

應用及安裝

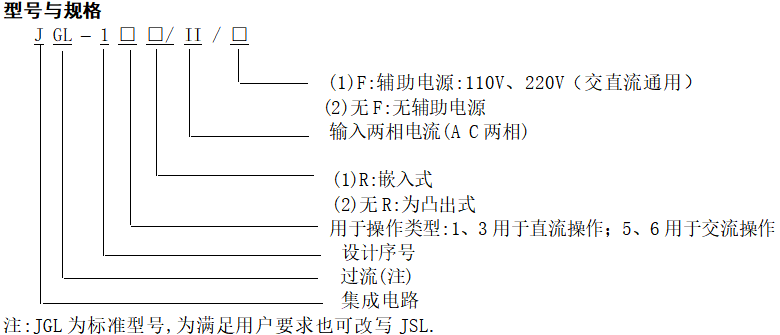

技術參數
兩相過流繼電器是本公司JGL-10系列帶時限過流繼電器（單相）的派生拓展品種；產品的主要技術參數一致，產品的檢驗方法也大致相同（校驗時可以分別輸入A相電流和C相電流，進行各相校驗），使用時請參閱本公司（JGL（JSL）-10系列帶時限過流繼電器）。(詳情見資料下載內容)
外形尺寸
凸出式安裝與GL系列過流繼電器相同；繼電器裝在垂直面板上，可以板前或板后接線。其外形圖和安裝開孔圖參見下圖H03A、H03B。
嵌入式安裝采用結構為A22K，A22Q外殼（CJ-3結構），機芯可以抽出，按裝方式為嵌入式和凸出式前接線，外殼為鐵殼體，蓋子為透明有機玻璃，打開蓋子即可方便整定。其外形圖、安裝開孔圖參見《附錄》。
