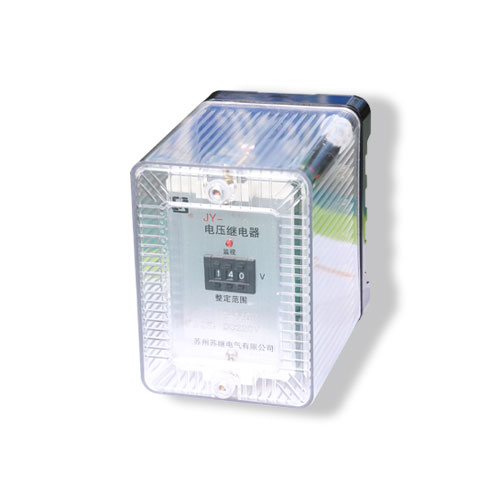

產品說明
JY系列集成電路電壓繼電器（以下簡稱繼電器）適用于繼電保護線路中，作為過電壓保護或低電壓閉鎖的動作元件。本繼電器為集成電路靜態型繼電器，因而精度高、功耗小、動作時間快、返回系數高、整定直觀方便、整定范圍寬，可以替代更換電磁型電壓繼電器，壽但必須提供直流輔助電源。（根據用戶要求提供逆變電源或電阻降壓任一形式的電源）。
產品特點
JY系列型集成電路電壓繼電器根據用戶要求提供多種結構滿足用戶取代DJ-100、DY-20、DY-30系列電磁型電壓繼電器的要求。

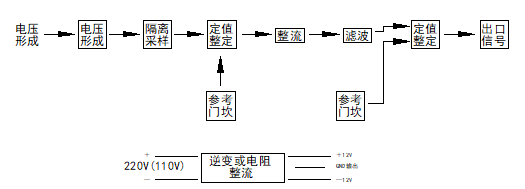

本繼電器為靜態型繼電器，采用進口集成電路構成。繼電器主要由電壓形成、定值整定、整流、濾波、邏輯判別、出口等回路組成，該繼電器有足夠?qū)挼恼ǚ秶?/span>
該繼電器內部電路均采用集成電路電子技術構成，采用數字式撥盤開關來調節動作定值。
JY系列靜態電壓繼電器是電磁式電壓繼電器的更新?lián)Q代產品，能替代DJ-100、DY-20、DY-30系列電壓繼電器。
應用及安裝

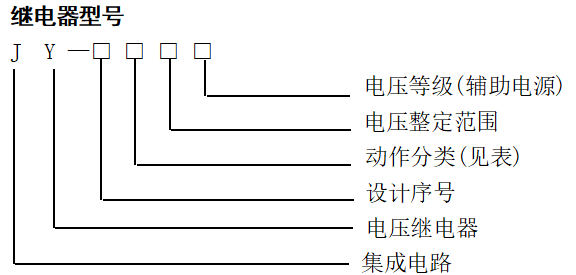

技術參數
主要技術參數
1.電壓整定范圍，級差分檔及觸點分類
2.直流輔助電壓：220V、110V
3.整定值誤差不大于土3％（機內設有內整定電位器，用戶可自行調整設定到確切的定值)
4.功耗：交流回路功耗小于0.5VA（中間整定電流值時）。
5.直流輔助電壓允許變化范圍：0.8～1.10倍額定值
6.動作時間
1.2倍整定值的動作時間不大于30ms
2倍整定值的動作時間不大于20ms
| 型號 | 觸點與數量 |
電壓整定范圍 （V） |
輔助電源端子號 |
替換繼電器 型 號 |
備注 | |||
| 動合 | 動斷 | 轉換 | 正極 | 負極 | ||||
| JY-11A | 1 | 1 | 0 | 0.5～99.9 | 4 | 6 |
DJ-110 DJ-121 DJ-131 |
過 電 壓 |
| JY-11B | 1 | 1 | 0 | 40～439 | 4 | 6 | ||
| JY-21A | 1 | 1 | 0 | 0.5～99.9 | 6 | 7 |
DY-21C.DY-22C DY-23C.DY-24C |
|
| JY-21B | 1 | 1 | 0 | 40～439 | 6 | 7 | ||
| JY-31 | 0 | 0 | 2 | 3～400 | 10 | 20 |
DY-31.DY-32 DY-33.DY-34 DY-32/60C |
|
| JY-31A | 1 | 1 | 0 | 0.5～99.9 | 4 | 6 | ||
| JY-31B | 1 | 1 | 0 | 40～439 | 4 | 6 | ||
| JY-12A | 1 | 1 | 0 | 0.5～99.9 | 4 | 6 |
DJ-110 DJ-121 DJ-131 |
欠 電 壓 |
| JY-12B | 1 | 1 | 0 | 40～439 | 4 | 6 | ||
| JY-22A | 1 | 1 | 0 | 0.5～99.9 | 6 | 7 | DY-26C.DY-28C | |
| JY-22B | 1 | 1 | 0 | 40～439 | 6 | 7 | ||
| JY-32 | 0 | 0 | 2 | 3～400 | 10 | 20 |
DY-35.DY-36 DY-37.DY-38 |
|
| JY-31A | 1 | 1 | 0 | 0.5～99.9 | 4 | 6 | ||
| JY-31B | 1 | 1 | 0 | 40～439 | 4 | 6 | ||
注：a.JY-31型繼電器電壓整定范圍覆蓋 DY-30過電壓全部規格的繼電器；
b.JY-32型繼電器電壓整定范圍覆蓋 DY-30欠電壓全部規格的繼電器。直流回路功耗，在額定輔助直流電壓，繼電器功耗不大于表中規定值。
| 額定直流輔助電壓（V） | 直流功耗（W） | |
| 動作前 | 動作后 | |
| 220 | 3 | 4 |
| 110 | 2 | 3 |
7.返回時間
返回時間不大于20ms
8.返回系數
返回系數過電壓不小于0.85（機內設有內整定電位器，用戶可自行調整具體定值)。欠電壓不小于1.2；
繼電器觸點可長期接通5A，分?jǐn)嗳萘慨?dāng)在直流電壓不超過250V、電流不超過2A，時間常數為5土0.75ms的電感性負荷的直流電路中為50W。
9.電壽命不低于5000次
10.絕緣電阻
繼電器各導電端子連在一起，對外露的非帶電金屬部份或外殼之間，用開路電壓為 1000V的兆歐表測量其絕緣電阻不小于300兆歐。
11.介質強度
繼電器各導電端子連在一起，對外露的非帶電金屬部份或外殼之間，應能承受2000V(有效值)50HZ的交流電壓，歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
12.工作環境條件
溫 度：-10℃～+50℃
相對濕度：不大于90％
大氣壓力：80～110Kpa
13.抗干擾性能
繼電器的抗干擾性能應符合GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》的有關要求。
整定方法和使用
1.本繼電器用數碼開關整定，每臺繼電器有三個數碼開關，從左到右分別為百位數、十位數和個位數或十位數、個位數和小數，單位為“V”。
2.使用本繼電器時，需加直流輔助電壓，接入直流電源時，應注意電壓等級與額定電壓是否相等，并注意電源極性，若極性接反，繼電器不能工作，但不會引起損壞。
3.本繼電器面板上有兩只電位器，用戶可根據實際情況進行微調，W2調動作值，W3調返回值。
4.本繼電器在運行過程中不允許撥動撥盤開關，若要改變整定值須使繼電器脫離輔助電源.

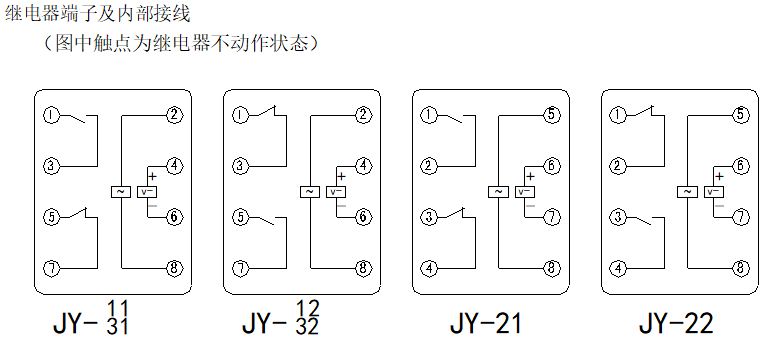

外形尺寸
結構、端子及開孔尺寸見資料下載中的《附錄》
