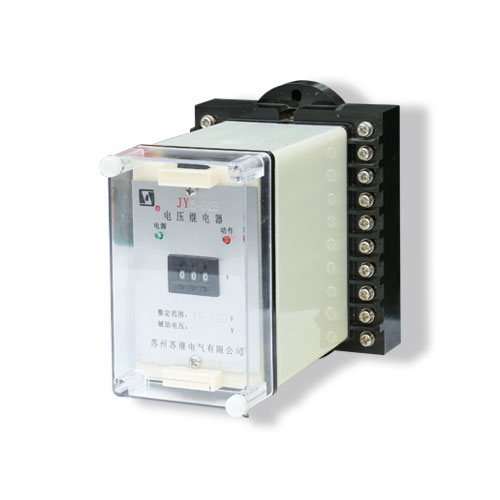

產品說明
JY-8、10W、20W、30W系列電壓繼電器（以下簡稱產品）適用于繼電保護線路中，作為過電壓保護或低電壓閉鎖的動作元件。
型號及產品結構代號
型號及產品結構代號
| 序號 | 型 號 | 結構代號 | 替代型號 |
| 1 | JY-3□W | CJ-1殼體 | DY-30、JY-30 |
| 2 | JY-2□W | JK-1殼體 | DY-20C、JY-20 |
| 3 | JY-1□W | 仿蘇產品殼體 | DJ-100、JY-10 |
| 4 | JY-15□/1 | CJ-1殼體 | DY-30、JY-30 |
| 5 | JY-15□/2 | JK-1殼體 | DY-20C、JY-20 |
| 6 | JY8-1□ | 仿蘇產品殼體 | DJ-100、JY-10 |
| 7 | JY8-2□ | JK-1殼體 | DY-20C、JY-20 |
| 8 | JY8-3□ | CJ-1殼體 | DY-30、JY-30 |
產品特點
JY-8、10W、20W、30W、150系列電壓繼電器采用集成電路原理構成，它克服了原來電磁型電壓繼電器觸點易抖動，工作時噪音大，動作值、返回值難調整及運輸后動作值易變等缺點，它不需輔助電源，可代替DY-30、DY-20C、DY-50、DJ-100電磁型電壓繼電器。它的性能優于JY-30系列電壓繼電器，不需要有專門的直流回路來作為繼電器的工作電源，方便了用戶，抗干擾能力增強。
該產品的體積小，功耗低，可靠性高，抗干擾能力強，具有良好的抗震性，并可節約大量原材料，減少工作量，大大降低了勞動強度。該產品的推廣使用具有重大的經濟效益和社會效益。
該產品的體積小，功耗低，可靠性高，抗干擾能力強，具有良好的抗震性，并可節約大量原材料，減少工作量，大大降低了勞動強度。該產品的推廣使用具有重大的經濟效益和社會效益。

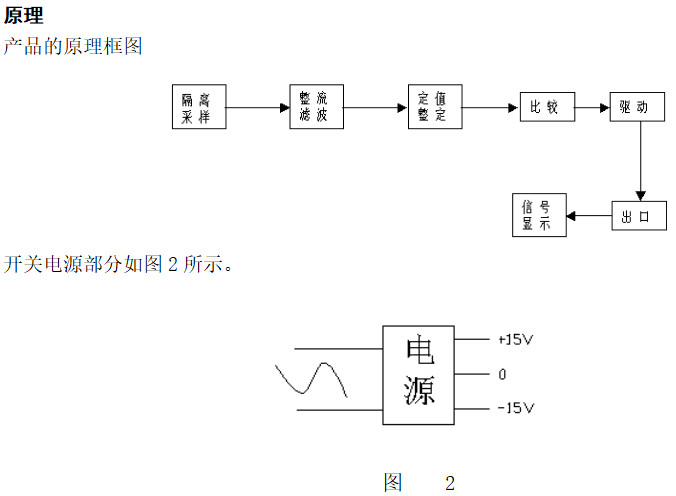

原理簡介

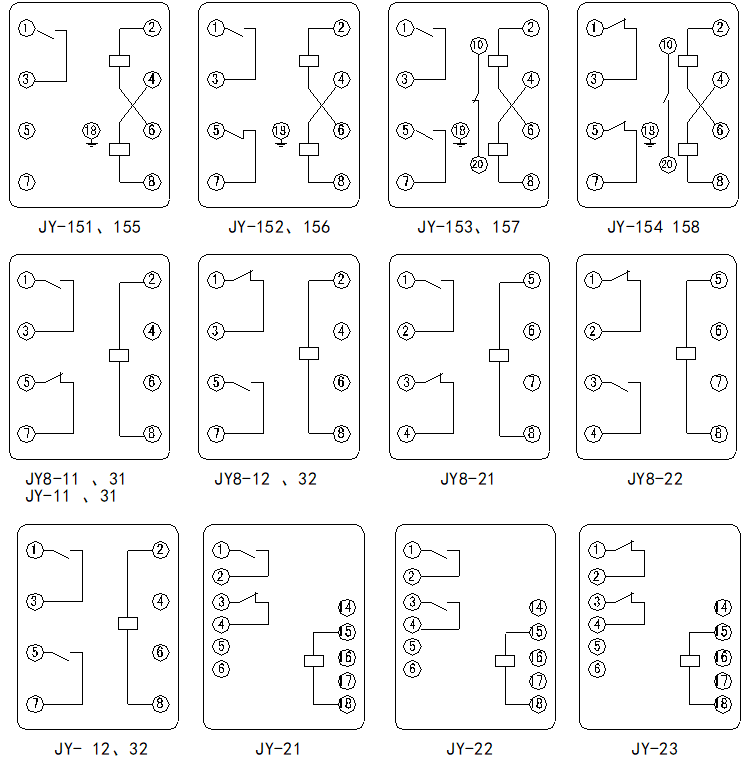

通過圖3所示2與8端子，輸入電壓量，經隔離采樣，整流濾波后與整定調節的基準電位進行比較，并將其信號送到啟動回路，出口繼電器動作，并具有出口信號顯示。繼電器的整定值是指線圈并聯時的動作值，線圈串聯時，動作電壓增加一倍。
應用及安裝
技術參數
主要功能
a) 具有動作指示信號；
b) 過電壓（或欠電壓）動作；
c) 線圈串并聯可改變整定范圍；
d) 采用數字式撥輪開關來整定定值。
工作條件
產品在下列條件能可靠工作
a) 環境溫度：-10℃～50℃，24h日平均溫度不高于35℃；
b) 大氣壓力：80kPa～110kＰa；
c) 最濕月的月平均最大相對濕度90%，同時該月的月平均最低溫度25℃最高溫度為40℃時，平均最大相對濕度不超過50%。
d) 使用地點具有防御風、雨、雪、沙等設施，無腐蝕性氣體和無爆炸性氣體的存在；
e) 使用地點出現的振動響應量和沖擊響應量應不超過JB/T9568-2000《電力系統繼電器、保護及自動裝置通用技術條件》中規定的I級嚴酷等級。
技術參數
1. 額定參數及規格
交流電壓：100V、200V；
額定頻率；50Hz
產品的規格。
| 型 號 | 最大整定電壓 | 額定電壓 | 長期允許電壓 | 電壓整定范圍 | 動作電壓范圍 |
| JY-□□W□/A | 100V | 200V | 220V | 25V～199.8V | 25V～199.8V |
| JY-□□W□/B | 200V | 400V | 440V | 60V～400V | 60V～400V |
注：JY-□□W1為過電壓、JY-□□W2為欠電壓。
| 型 號 | 最大整定電壓（V） | 額定電壓（V） | 長期允許電壓（V） | 電壓整定范圍（V） | 動作電壓范圍（V） | |||
|
線圈 并聯 |
線圈串聯 | 線圈并聯 |
線圈 串聯 |
線圈并聯 | 線圈串聯 | |||
|
JY-151 JY-152 JY-153 JY-154 |
200 | 100 | 200 | 110 | 220 | 25～199.8 | 25～100 | 30～200 |
| 400 | 200 | 400 | 220 | 440 | 60～400 | 60～200 | 120～400 | |
|
JY-155 JY-156 JY-157 JY-158 |
200 | 100 | 200 | 110 | 220 | 25～199.8 | 25～100 | 30～200 |
| 400 | 200 | 400 | 220 | 440 | 60～400 | 60～200 | 120～400 | |
注：JY-151～154為過電壓、JY-155～158為欠電壓。
| 型 號 | 最大整定電壓 | 額定電壓 | 長期允許電壓 | 電壓整定范圍 | 動作電壓范圍 |
| JY8-□□B | 130V | 200V | 220V | 25V～130V | 25V～130V |
| JY8-□□C | 240V | 400V | 440V | 80V～240V | 80V～240V |
| JY8-□□D | 440V | 440V | 440V | 180V～440V | 180V～440V |
注：JY8-□1為過電壓、JY8-□2為欠電壓。
2.動作電壓
在基準條件下，產品的最小動作電壓應等于動作電壓整定值，其平均誤差不超過±5%，一致性不超過整定值的3%。 動作電壓的平均誤差= ×100%
3.返回系數
過電壓繼電器的返回系數不小于0.9。
欠電壓繼電器的返回系數不大于1.2。
4.功率消耗
產品的交流回路的功率消耗不超過3VA（額定電壓下）。
5.觸點性能
在電壓不大于250V，電流不大于2A，功率因數為0.4±0.1的交流回路中，產品輸出觸點的斷開容量為150VA。
在電壓不大于250V，電流不大于2A，時間常數為5ms±0.75ms的直流有感負荷中電路中，產品輸出觸點的斷開容量為30W。
輸出觸點電路在上述規定的負荷條件下，產品應可靠動作與返回5×104次。
6.抗干擾性能
產品應能承受GB/T 14598.13-1998規定的頻率為1MHz及100kHz衰減震蕩波（第一個半波電壓幅值共模為2.5kV，差模為1.0kv）（專用收發信機通道差模為2.5kv）脈沖群干擾試驗。
產品應能承受GB/T 14598.14-1998中規定的嚴酷等級為Ⅲ級的靜電放電干擾試驗（當打開殼罩時，嚴酷等級應降低一級）。
產品應能承受GB/T 14598.9-1995第4章規定嚴酷等級為Ⅲ級的輻射電磁場干擾試驗。
產品應能承受GB/T 14598.10-1997第4章規定的嚴酷等級為Ⅲ級的快速瞬變干擾試驗。
7.動作時間
產品的動作時間在1.1倍實測動作值（10次動作的平均值）時，動作時間不大于80ms，在2倍實測動作值時，動作時間不大于40ms，當復查動作時間時，允許測量5次。欠電壓繼電器在0.5倍實測動作值時，動作時間不大于80ms，當復查動作時間時允許測量5次。
外形尺寸
結構、端子及開孔尺寸見資料下載中的《附錄》
