產品說明

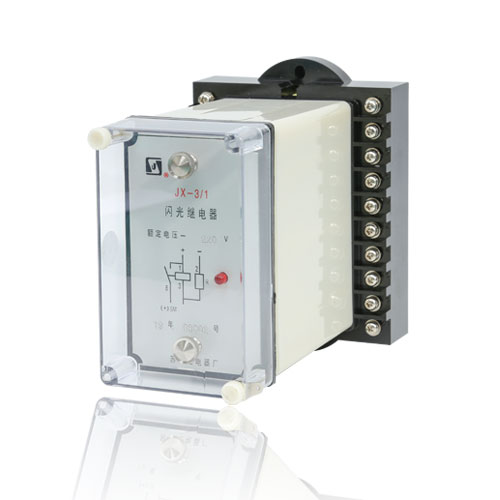

JX-3/1型閃光繼電器適用于各種鑲嵌屏及信號保護屏上，當被保護系統發生故障，主保護繼電器動作時，通過閃光繼電器控制各種燈光信號。
產品特點
JX-3/1型閃光繼電器采用標準A11、A22殼體，前蓋為透明有機玻璃，可以清楚地觀察到繼電器的信號燈的顯示，取下有機玻璃蓋，拔出機芯可以方便地進行維修。
應用及安裝
技術參數
主要功能
a. 直接帶節能燈；
b. 繼電器觸點輸出(代替DX-1閃光繼電器)；
c. 面板上具有信號燈指示；
d. 如果輔助電源接反，不會損壞本繼電器。
主要技術數據
1.閃光頻率：60次/min
2.直流額定電壓：48、110、220V
3.觸點形式：一副動合觸點。
4.功率消耗
直流電壓回路(輔助激勵量)功率消耗220V時不超過15W，110V時不超過7W，48V時不超過3W。
檢驗及整定方法
繼電器使用前應檢查運輸過程中有無損壞。如正常，則拆下繼電器的透明殼罩，按以下規定進行檢驗和整定。
1.整定方法

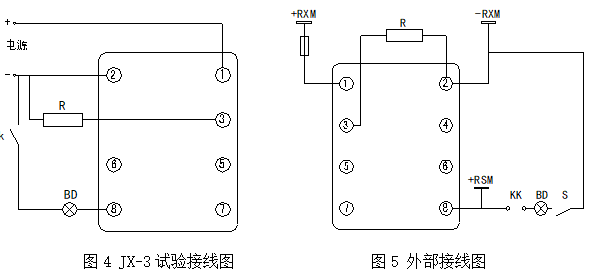

按圖4接好線，給上電源，面板上的紅色指示燈不閃爍，繼電器也不動作。合上開關K，面板上的紅色指示燈開始閃爍，繼電器開始動作，BD信號燈開始閃爍，閃光頻率為每分鐘60次。
注意：接線時輔助電源“+”、“-”極性不要接反，否則產品將不能正常工作，但不會損壞裝置。
2.外部接線圖如圖5
當手柄KK與開關K位置不一致時，閃光繼電器啟動帶動閃光母線。
外形尺寸

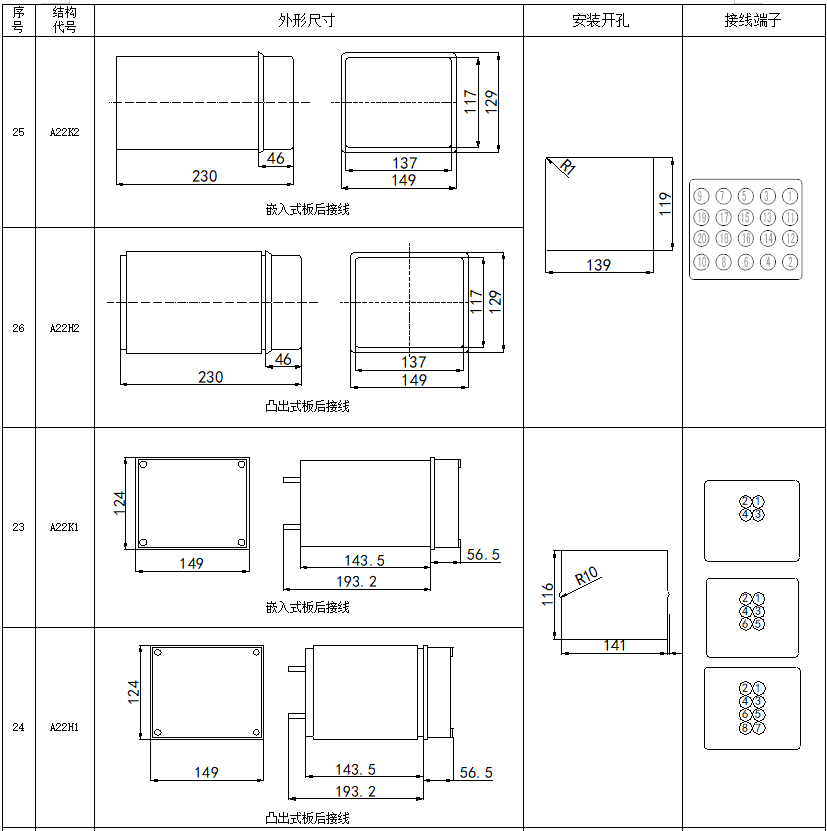

JX-3/1結構代號為A11K、A11H、A11Q；JX-3/2結構代號為A22K、A22H、A22Q
