產品說明
產品特點

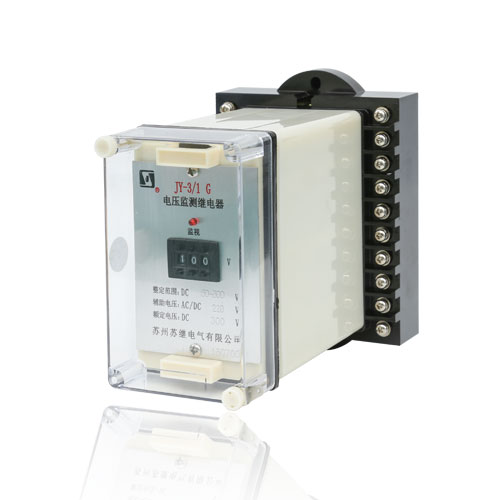

JY-3/1G型電壓監測繼電器是為直流電源裝置設計的監視電壓繼電器產品可以監測一路直流母線電壓的狀態當母線的電壓高于或者低于整定值時繼電器給出不同的指示信號，當電壓大于整定值時，繼電器動作，監測紅燈滅。當電壓低于整定值時，繼電器不動作，紅燈亮。
應用及安裝
需要監測的直流電壓加于端子2(正)、4(負)之間:輔助電源:直流220V加于端子6、8之間，輔助電源交直流通用。
當端子2、4上的電壓低于整定值時繼電器不動作紅燈亮，觸點保持上圖所示狀態。
當端子2、4上的電壓高于整定值時繼電器出口動作觸點的狀態發生改變常開觸點接通，紅燈滅。
技術參數
1.動作電壓
產品的最小動作電壓應等于動作電壓整定值其平均誤差不超過±5%一致性不大于整定值的5%
動作電壓平均誤差=(五次測量平均值-整定值)/整定值×100%
2.返回系數
產品在任一整定點的返回電壓與動作電壓之比不小于0.9
3.動作時間
在施加1.1倍動作值的條件下產品的動作時間不大于50ms
4.其余技術條件滿足通用繼電器的要求。
外形尺寸
