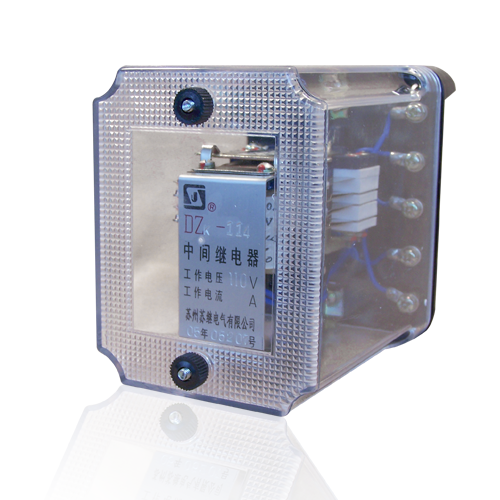

產品說明
DZK-100系列快速中間繼電器用于電力系統二次回路繼電保護和自動控制線路中，作為擴大控制范圍之用。
產品特點
DZK-100系列繼電器是將DZK-200機芯裝于10系列殼體中，繼電器由鐵芯、線圈、銜鐵、支架，接觸系統等五部分組成。為了降低繼電器的功率消耗和溫升在繼電器電壓繞組回路中串入附加電阻。當繼電器的線圈上通電時，線圈中有電流通過因而使鐵芯磁化將銜鐵吸住，當線圈斷電時磁力消失將銜鐵釋放，銜鐵的運動帶動了支持簧片的架板，使簧片觸點隨之吸合和斷開。
應用及安裝
技術參數
（1）額定工作電壓：DC：220V、110V、48V、24V。
（2）額定工作電流：DC：0.25A、0.5A、1A、2A、4A。
（3）額定保持電流：DC：0.25A、0.5A、1A、2A、4A。
（4）額定保持電壓：DC：220V、110V、48V。
（5）動作值：動作電壓不大于50%～70%額定電壓；動作電流不大于80%額定電流。
（6）返回值：不小于5%額定值。
（7）保持值：具有電流保持繞組的產品，其自保持電流不大于80%額定保持電流值；具有電壓保持繞組的產品，其保持電壓不大于70%額定保持電壓值。
（8）動作時間：繼電器在額定電壓和額定電流下的動作時間不大于15ms。
（9）功率消耗：在額定容量下，繼電器的電壓線圈功率消耗，無自保電流線圈的繼電器，電壓線圈功率消耗不大于3W，有自保電流線圈的繼電器，電壓線 圈功率消耗不大于8W；在額定電流下自保持線圈的功率消耗不大于3W。
（10）觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
（11）介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
電壓回路值串電阻表
| DZK | 直流電壓 | 220V | 110V | 48V | 24V |
| 串接電阻 | 5.1kΩ/20W | 1.2kΩ/20W | 220Ω/20W | 56Ω/20W |

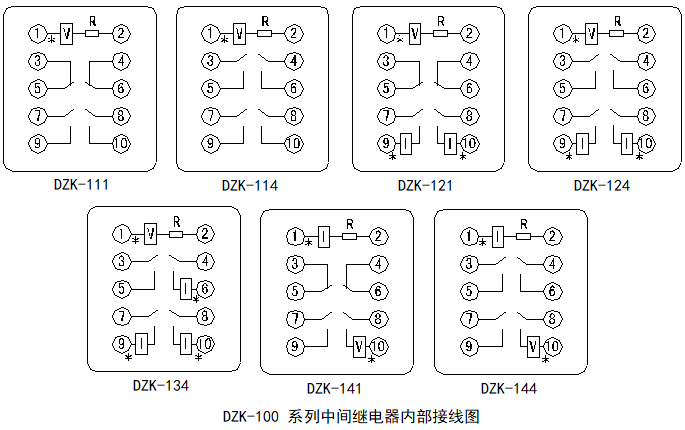

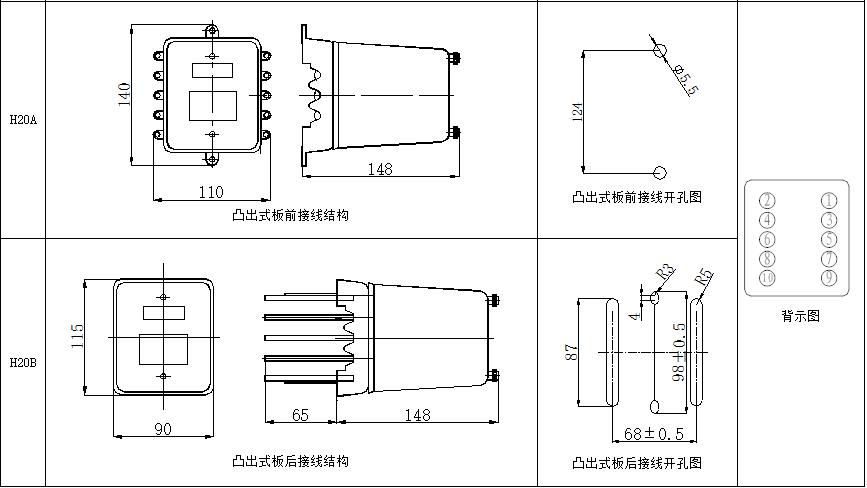

外形尺寸
