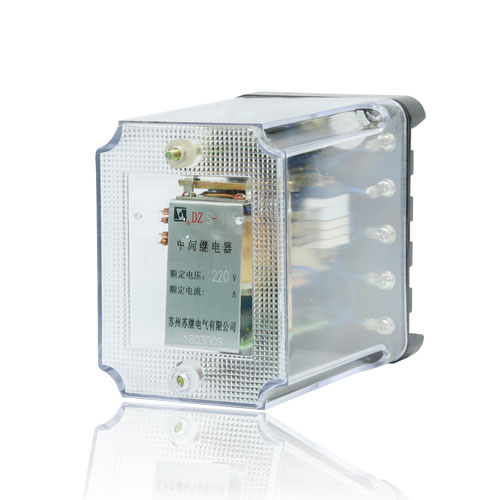

產品說明
DZS-100系列中間繼電器（以下簡稱繼電器)，作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的接點數量或接點容量。DZS-115，DZS-117型為延時動作繼電器；DZS-127，DZS-136型為延時電壓動作和電流保持繼電器；DZS-145型為延時返回繼電器。
產品特點
DZS-100系列繼電器為電磁式繼電器，繼電器的線圈裝在導磁體的圓柱鐵心上，DZS-115、117型只有一個工作繞組（電壓繞組)；DZS-127、136型有一個工作繞組（電壓繞組)，和二個保持繞組（電流繞組)。在線圈上面或下面的圓柱形鐵心上同時裝有阻尼圈，由此獲得了繼電器的延時動作或延時返回。

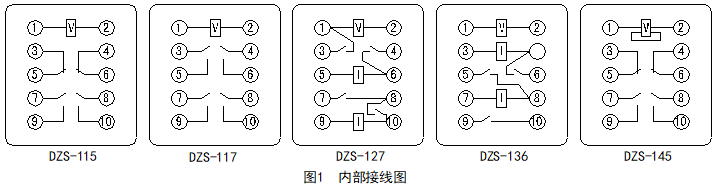

應用及安裝
技術參數
（1）繼電器按照額定數據和接點形式的分類列于表1。
| 型 號 | 額定數據 | 接點數量（副） | ||
| 電壓（伏） | 電流（安） | 常開 | 常閉 | |
| DZS-115 、145 | 220、110、48、 24 | 2 | 2 | |
| DZS-117 | 220、110、48、24 | 4 | ||
| DZS-127 | 220、110 | 1、2、4 | 4 | |
| 48、24 | 2、4、6 | |||
| DZS-136 | 220、110 | 1、2、4 | 3 | |
| 48、24 | 2、4、6 | |||
（2）動作電壓: 不大于70％額定電壓。
（3）動作時間：不小于0.06秒（DZS-145型除外)。
（4）保持電流：不大小80％額定電流（僅指DZS-127、136型)。
（5）返回時間：DZS-145型，在額定電壓下，通電時間不小于O.5秒 然后切斷電源 繼電器的返回時間不小于O.4秒 在額定電壓下切斷電源 同時將繞組端子短接，繼電器的返回時間不小于0.8秒；其他各型號繼電器，切斷電源后立即返回。
（6）繞組溫升：當環境溫度為+40℃時：電壓繞組長期耐受110％額定電壓，不超過60℃；電流繞組允許通過3倍額定電流，歷時5秒。
（7）功率消耗：在額定值下，DZS-115、117型，不大于3.3瓦；DZS-127、136型，電壓繞組不大于5.5瓦；電流繞組不大于2.5瓦； DZS-145型，不大于6.5瓦。
（8）接點容量：符合表規定。
| 負荷 | 電壓（伏） |
最大斷開電流 （安） |
長期電流 （安） |
|
| 直流 | 交流 | |||
| 無感 | 220 | 1 | 5 | |
| 110 | 5 | 5 | ||
|
有感 （T≤5×10-3秒） |
220 | 0.4 | 5 | |
| 110 | 4 | 5 | ||
| * | 220 | 5 | 5 | |
| 110 | 10 | 5 | ||
（9）絕緣強度：繼電器所有電路對外殼和非帶電金屬部分，以及在電氣上無聯系的各電路之間，耐受交流50赫茲，電壓2000伏，歷時1分鐘試驗。
（10）重量：不超過1.1公斤。
