產品說明
本系列信號繼電器包括DX-31B、DX-32A、DX-32B，適用于直流操作的保護線路中，為動作指示器。DX-31BJ、DX-32AJ、DX-32BJ適用于交流操作的保護線路中，作為動作指示器。
產品特點
繼電器在嵌入和突出兩種安裝方式，請在訂貨時注明。
產品結構形式有：A01K、A01H、T2外形。
產品結構形式有：A01K、A01H、T2外形。
應用及安裝
技術參數
額定值
繼電器工作繞組額定值為： 220、 110、 48、 24、 12V或0.01、 0.015、 0.02、 0.025、0.04、 0.05、 0.075、 0.08、 0.1、 0.15、 0.2、 0.25、0.5、 0.75、 1、 2、 4A。
繼電器工作繞組額定值為： 220、 110、 48、 24、 12V或0.01、 0.015、 0.02、 0.025、0.04、 0.05、 0.075、 0.08、 0.1、 0.15、 0.2、 0.25、0.5、 0.75、 1、 2、 4A。
DX-32A/B保持回路額定值為：220、110、48V。
動作值: 動作電壓不大于70%額定電壓；動作電流不大于90%額定電流。
保持值：不大于80%額定保持電壓。
返回值：不小于5%額定值。
功率消耗：電流繞組不大于0.3W，電壓繞組不大于3W。
DX-32A電壓保持回路220V不大于10W，110V不大于5W，48V不大于3W；
DX-32B電壓保持回路220V不大于20W，110V不大于10W，48V不大于4W。
外附降壓電阻
注：R為電壓保持回路外附降壓電阻。
線圈電阻值
外附降壓電阻
| 型 號 | 220V | 110V | 48V |
| DX-32A | 4.7kΩ | 1.8kΩ | 220Ω |
| DX-32B | 3kΩ | 1.3kΩ | 390Ω |
線圈電阻值
| DX-31B | DX-32A | DX-32B | |||
| 規格 | 電阻(Ω) | 規格 | 電阻(Ω) | 規格 | 電阻(Ω) |
| 220V | 20000 | 220V | 18000 | 220V | 18000 |
| 110V | 6050 | 110V | 4500 | 110V | 4500 |
| 48V | 1150 | 48V | 860 | 48V | 860 |
| 24V | 288 | 24V | 215 | 24V | 215 |
| 12V | 72 | 12V | 54 | 12V | 54 |
| 0.01A | 2800 | 0.01A | 2800 | 0.01A | 2800 |
| 0.015A | 1250 | 0.015A | 1250 | 0.015A | 1250 |
| 0.02A | 700 | 0.02A | 700 | 0.02A | 700 |
| 0.025A | 450 | 0.025A | 340 | 0.025A | 340 |
| 0.04A | 170 | 0.03A | 110 | 0.03A | 110 |
| 0.05A | 110 | 0.04A | 135 | 0.04A | 135 |
| 0.075A | 50 | 0.05A | 80 | 0.05A | 80 |
| 0.08A | 45 | 0.06A | 56 | 0.06A | 56 |
| 0.1A | 28 | 0.075A | 34 | 0.075A | 34 |
| 0.15A | 12.5 | 0.08A | 32 | 0.08A | 32 |
| 0.2A | 7 | 0.1A | 21 | 0.1A | 21 |
| 0.25A | 4.5 | 0.15A | 9.1 | 0.15A | 9.1 |
| 0.5A | 1.1 | 0.2A | 5.1 | 0.2A | 5.1 |
| 0.75A | 0.5 | 0.25A | 3.4 | 0.25A | 3.4 |
| 1A | 0.28 | 0.5A | 0.8 | 0.5A | 0.8 |
| 2A | 0.07 | 0.75A | 0.37 | 0.75A | 0.37 |
| 4A | 0.017 | 1A | 0.21 | 1A | 0.21 |
| 2A | 0.02 | 2A | 0.02 | ||
| 4A | 0.018 | 4A | 0.018 | ||

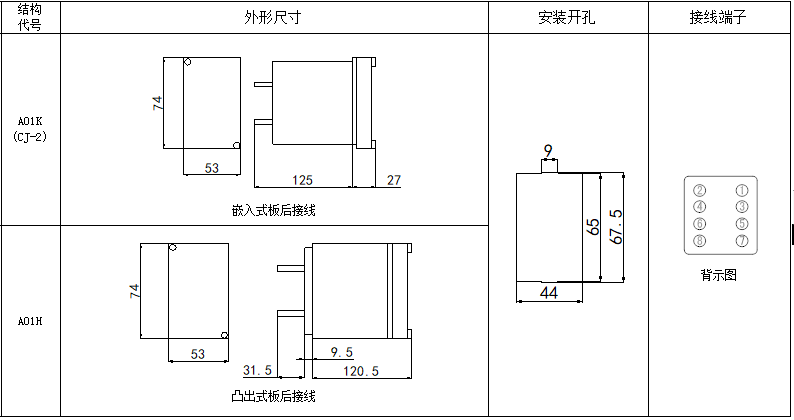

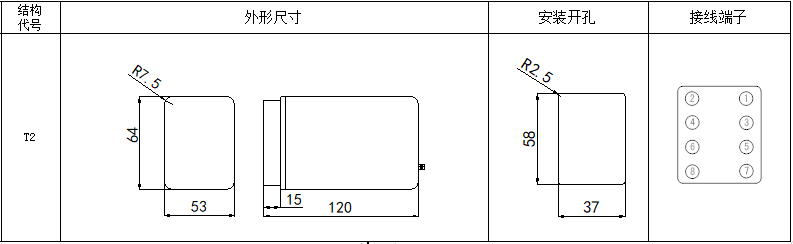

外形尺寸
