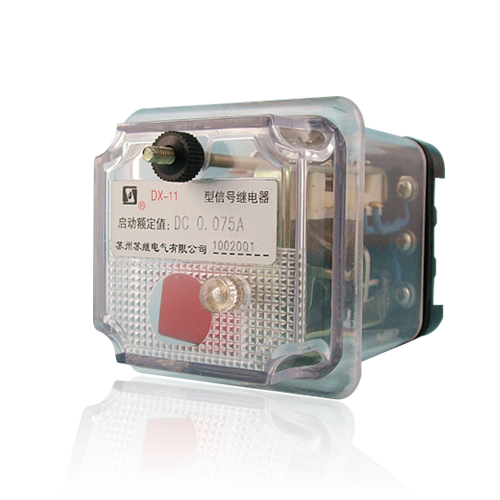

產品說明
DX-11、DX-11A、DX-11Q、11A/Q型信號繼電器用于直流操作的保護線路中，作為信號指示器。
產品特點

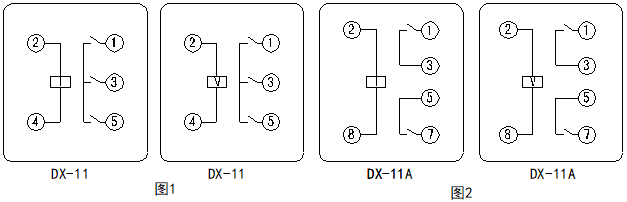

DX-11、DX-11A、DX-11Q、11A/Q型信號繼電器為電磁式拍合型繼電器，它具有電磁鐵和帶公共點的三付動合觸點及一個信號牌。
DX-11型、DX-11A繼電器可以前面接線或后面接線，并且應安裝在垂直面板上。
DX-11（A）Q型繼電器外形及安裝方式改為嵌入式板后接線。
應用及安裝
技術參數
繼電器的額定數據列于表1（用于電流型繼電器）和表2（用于電壓型繼電器）中。
表1
表2
電流型繼電器功率消耗約0.3W，而電壓型繼電器線圈電路功率消耗約2W。
表1
| 額定電流（A） | 長期電流（A） | 動作電流（A） | 線圈電阻（Ω） |
|
0.01 0.015 0.025 0.05 0.075 0.1 0.15 0.25 0.5 0.75 1 |
0.03 0.045 0.075 0.15 0.225 0.3 0.45 0.75 1.5 2.25 3 |
不大于95% 額定電流 |
2200 1000 320 70 30 18 8 3 0.7 0.35 0.2 |
| 額定電壓（V） | 長期電壓（V） | 動作電壓（V） | 線圈電阻（Ω） |
|
220 110 48 24 12 |
242 121 53 26.4 13.2 |
不大于70% 額定電壓 |
31500 7500 1440 360 87 |
電流型繼電器功率消耗約0.3W，而電壓型繼電器線圈電路功率消耗約2W。
在繼電器瞬時返回的條件下，當電壓在250V以下及電流在2A以下時，觸點的斷開容量在具有電感負荷的直流電路中為50W，在交流電路中為250VA。
繼電器的電路對外殼的介質強度應耐受交流50Hz，電壓2kV歷時1min試驗。
繼電器重量約0.5kg.

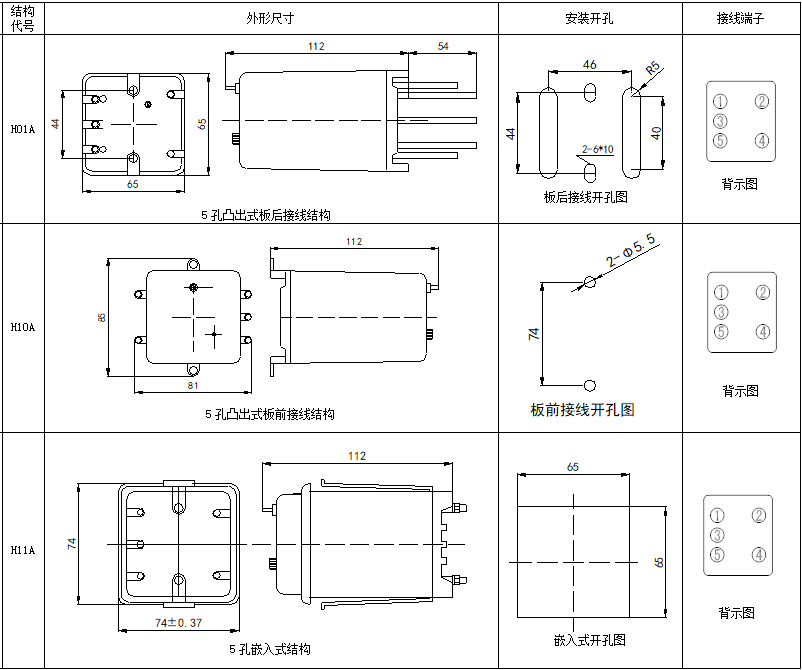

外形尺寸
