產品說明
DS-30系列時間繼電器(以下簡稱繼電器)作為輔助元件用于各種保護及自動裝置中，使被控元件達到所需要的延時，在保護裝置中用以實現主保護與后備保護的選擇性配合。
產品特點
DS-30系列時間繼電器系一電磁鐵帶動一鐘表延時機構，電磁鐵可以由直流或交流電源供電，本系列中的交流時間繼電器其內部裝有橋式整流器，將電源整流后供給電磁鐵。每臺繼電器內均有兩副瞬時轉換觸點，一副延時主觸點(終止觸點)，根據不同的規格，可以安裝一副滑動延時觸點，其延時整定值，可以等于或小于延時主觸點的整定值；繼電器由于其安裝及接線方式不同，同一機芯可以有三種結構形式，即A11K為嵌入式安裝；A11H為突出安裝后接線；A11Q為突出安裝前接線，見《接線圖》。繼電器蓋子上可以裝設拖針，以指示繼電器動作情況(規格表中型號后帶有X的即為帶有拖針的規格)，為便于維修，繼電器內部有插件，在取下蓋子后即可將繼電器部分抽出。
應用及安裝

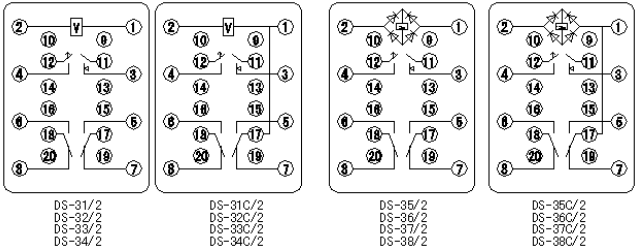

注：端子3、11為滑動觸點，端子4、12為終止觸點，不帶滑動觸點的繼電器，其內部接線同上，短期工作在端子1、2加電壓，長期工作在端子2、17加電壓。
注：端子3、11為滑動觸點，端子4、12為終止觸點，不帶滑動觸點的繼電器，其內部接線同上，短期工作在端子1、2加電壓，長期工作在端子2、17加電壓。
技術參數
繼電器型號說明：
例：DS-31C/2XA11K
其中：DS表示電磁式時間繼電器；
31～38為設計序號，并用其第二位數字同時表示延時范圍及電源種類(1～4為四種延時范圍，同時表示直流電源，5～8表示與1～4相同的延時范圍，但為交流電源)。
C表示長期工作，帶有外附電阻；
/2表示有滑動延時觸點；
/X表示有拖針(凸出安裝繼電器不設拖針)；
A11K 表示嵌入安裝，后接線。
因此上例為：嵌入式后接線延時為0.125～1.25s，長期工作，帶有滑動延時觸點及拖針的時間繼電器(型號不能表示電壓規格，因而在訂貨時要注明額定電壓)。
/T為 突出式繼電器
如DS-32/2T為突出式延時為0.5～5s短時工作，帶有滑動延時觸點的時間繼電器。
表1為嵌入式繼電器的各種規格，突出式的可在型號后加T字即可不另列表，但突出式繼電器沒有拖針。
直流繼電器動作電壓不大于75%額定電壓，交流繼電器動作電壓不大于85%額定電壓，返回電壓不小于5%額定電壓。
繼電器延時的變差：(指在20±5℃時10次動作中，最大與最小值之差)
對于DS-31， DS-31C， DS-35， DS-35C為0.06s。
對于DS-32， DS-32C， DS-36， DS-36C為0.125s。
對于DS-33， DS-33C， DS-37， DS-37C為0.25s。
對于DS-34，DS-34C，DS-38，DS-38C為0.5s。
表1
| 型號 | 電源 | 延時（s） | 工作方式 | 滑動觸點 | 拖針 | 額定電壓（V） | 注 | |
| DS-31- |
A11K A11H A11Q |
直 流 |
0.125～1.25 |
短 期 |
220、110 48、24 |
|||
| DS-31/2- | 0.125～1.25 | + | ||||||
| DS-31/x- | 0.125～1.25 | + | ||||||
| DS-31/2x- | 0.125～1.25 | + | + | |||||
| DS-32- | 0.5～5 | |||||||
| DS-32/2- | 0.5～5 | + | + | |||||
| DS-32/x- | 0.5～5 | + | ||||||
| DS-32/2x- | 0.5～5 | + | ||||||
| DS-33- | 1～10 | |||||||
| DS-33/2- | 1～10 | + | + | |||||
| DS-33/x- | 1～10 | + | ||||||
| DS-33/2x- | 1～10 | + | ||||||
| DS-34- | 2～20 | |||||||
| DS-34/2- | 2～20 | + | + | |||||
| DS-34/x- | 2～20 | + | ||||||
| DS-34/2x- | 2～20 | + | ||||||
| DS-31c- | 0.125～1.25 |
長 期 |
有外附電阻 | |||||
| DS-31c/2- | 0.125～1.25 | + | + | |||||
| DS-31c/x- | 0.125～1.25 | + | ||||||
| DS-31c/2x- | 0.125～1.25 | + | ||||||
| DS-32c- | 0.5～5 | |||||||
| DS-32c/2- | 0.5～5 | + | + | |||||
| DS-32c/x- | 0.5～5 | + | ||||||
| DS-32c/2x- | 0.5～5 | + | ||||||
| DS-33c- | 1～10 | |||||||
| 型號 | 電源 | 延時（s） | 工作方式 | 滑動觸點 | 拖針 | 額定電壓（V） | 注 | |
| DS-33c/2- |
A11K A11H A11Q |
直 流 |
1～10 |
長 期 |
+ | + |
220、110 48、24 |
有外附電阻 |
| DS-33c/x- | 1～10 | + | ||||||
| DS-33c/2x- | 1～10 | + | ||||||
| DS-34c- | 2～20 | |||||||
| DS-34c/2- | 2～20 | + | + | |||||
| DS-34c/x | 2～20 | + | ||||||
| DS-34c/2x | 2～20 | + | ||||||
| DS-35- |
A11K A11P A11H A11Q |
交 流 |
0.125～1.25 |
短 期 |
220、127 110、100 |
|||
| DS-35/2- | 0.125～1.25 | + | ||||||
| DS-36- | 0.5～5 | |||||||
| DS-36/2- | 0.5～5 | + | ||||||
| DS-37- | 1～10 | |||||||
| DS-37/2- | 1～10 | + | ||||||
| DS-38- | 2～20 | |||||||
| DS-38/2- | 2～20 | + | ||||||
| DS-35c- | 0.125～1.25 |
長 期 |
有外附電阻 | |||||
| DS-35c/2- | 0.125～1.25 | + | ||||||
| DS-36c- | 0.5～5 | |||||||
| DS-36c/2- | 0.5～5 | + | ||||||
| DS-37c- | 1～10 | |||||||
| DS-37c/2- | 1～10 | + | ||||||
| DS-38c- | 2～20 | |||||||
| DS-38c/2- | 2～20 | + | ||||||

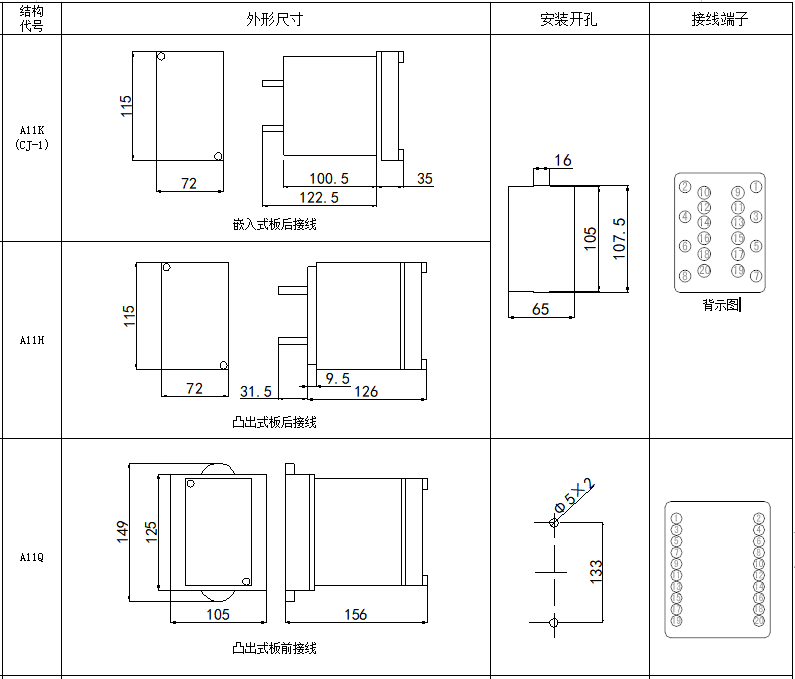

外形尺寸
