產品說明

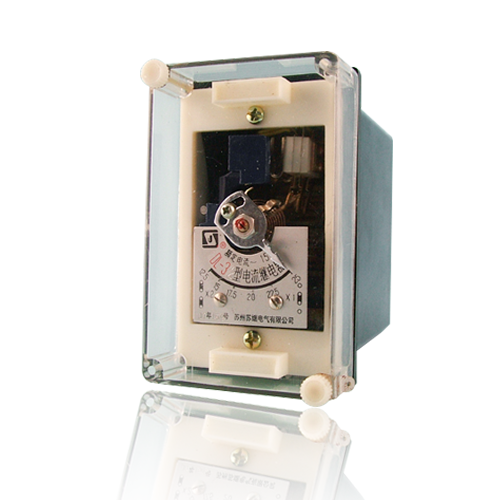

DL-30系列電流繼電器，用于電機、變壓器和輸電線的過負荷和短路保護線路中，作為起動元件。
產品特點
繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定變化一倍。
繼電器名牌的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。
繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。
繼電器有AllK，AllH，A11Q三種結構見《尺寸圖》。
繼電器的重量：約0.6kg。
繼電器的重量：約0.6kg。

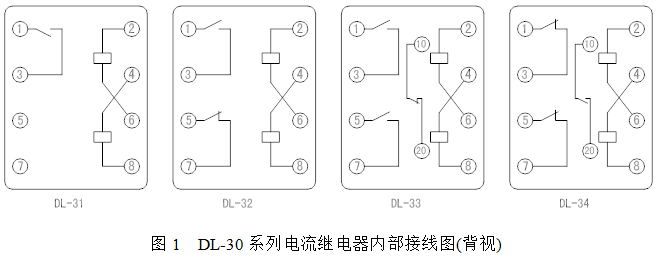

應用及安裝
技術參數
觸點的數量
| 型 號 | 觸 點 數 量 | |
| 動 合 | 動 斷 | |
| DL-31 | 1 | |
| DL-32 | 1 | 1 |
| DL-33 | 2 | 1 |
| DL-34 | 1 | 2 |
按整定值的范圍來分：每整定值的動作誤差不大于±6％，見表2。
繼電器刻度極限誤差不大于6%。
動作值的變差不大于6%。
對于DL-31、32、33、34電流繼電器的返回系數不大于0.8，最大整定電流為200A的不大于0.7。
動作時間：在1.1倍動作值時，動作時間不大于0.12s；在2倍動作值時間不大于0.04s。
過電流能力：線圈串聯，從整定值均勻地上升至表3中所列的最大電流時，繼電器不應有使得動合觸點不工作的振動。經五次后，繼電器仍能滿足本技術條件的要求。
過電流：繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。
當無外來的碰撞和振動時，繼電器的各整定(第一點除外)位置上的工作電流為0.6整定值時，其動斷觸點應可靠地閉合電路。
在動作和返回電流下：繼電器的可動系統不應當停滯在中間位置。
表2
當周圍空氣的相對濕度不大于85％，繼電器的電路對外殼(外殼上的非導電金屬部分)的絕緣電阻，用500V兆歐表測量應當不小于300MF2。表2
| 型 號 | 最大整定電流(A) | 額定電流(A) | 長期允許電流(A) | 電流整定范圍(A) | 動作電流(A) | |||
| 線圈串聯 | 線圈并聯 | 線圈串聯 | 線圈并聯 | 線圈串聯 | 線圈并聯 | |||
|
DL-31 DL-32 DL-33 DL-34 |
0.0064 | 只有一點刻度 | 0.0032 | 0.0064 | ||||
| 0.01 | 0.02 | 0.04 | 0.02 | 0.04 | 0.0025～0.01 | 0.0025～0.005 | 0.005～0.01 | |
| 0.05 | 0.08 | 0.16 | 0.08 | 0.16 | 0.0125～0.05 | 0.0125～0.025 | 0．025～0．05 | |
| 0.2 | 0.3 | 0.6 | 0.3 | 0.6 | 0.05～0.2 | 0.05～0.1 | 0.1～0.2 | |
| 0.6 | 1 | 2 | l | 2 | 0.15～0.6 | 0.15～0.3 | 0.3～0.6 | |
| 2 | 3 | 6 | 4 | 8 | 0.5～2 | 0.5～1 | 1～2 | |
| 6 | 6 | 12 | 6 | 12 | 1.5～6 | 1.5～3 | 3～6 | |
| 10 | 10 | 20 | 10 | 20 | 2.5～10 | 2.5～5 | 5～10 | |
| 15 | 10 | 20 | 15 | 30 | 3.75～15 | 3.75～7.5 | 7.5～15 | |
| 20 | 10 | 20 | 15 | 30 | 5～20 | 5～10 | 10～20 | |
| 50 | 15 | 30 | 20 | 40 | 12．5～50 | 12.5～25 | 25～50 | |
| 100 | 15 | 30 | 20 | 40 | 25～100 | 25～50 | 50～100 | |
| 200 | 15 | 30 | 20 | 40 | 50～200 | 50～100 | 100～200 | |
| 型 號 | 最大整定電流(A) | 最大試驗電流(A) |
|
DL-31 DL-32 DL-33 DL-34 |
0.0049 | 0.025 |
| 0.0064 | 0.032 | |
| 0.01 | 0.05 | |
| 0.05 | 0.25 | |
| 0.2 | 1 | |
| 0.6 | 3 | |
| 2 | 10 | |
| 6 | 30 | |
| 10 | 50 | |
| 15 | 75 | |
| 20 | 100 | |
| 50 | 200 | |
| 100 | 200 | |
| 200 | 200 |
| 系 列 | 最大整定值 | 最小整定值 | 最小整定值時的功效消耗(VA) |
| DL-30 | 0.0064 | 0．0064(只有一點刻度) | |
| 0.01 | 0.0025 | 0.4 | |
| 0.05 | 0.0125 | 0.4 | |
| 0.2 | 0.05 | 0.55 | |
| 0.6 | 0.15 | 0.55 | |
| 2 | 0.5 | 0.55 | |
| 6 | 1.5 | 0.55 | |
| 10 | 2.5 | 0.8 | |
| 15 | 3.75 | 0.8 | |
| 20 | 5 | 0.8 | |
| 50 | 12.5 | 6 | |
| 100 | 25 | 20 | |
| 200 | 50 | 20 |
繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣，能耐受50Hz交流電壓2kV歷時1min的試驗。
觸點斷開容量：當電壓不大于250V及電流不大于2A時，觸點的斷開功率，在具有電感負荷的直流電路(時間常數不大于5×10-3s)中為50W，在交流電路中為250VA。
功率消耗：在最小整定值處，繼電器的線圈所消耗的功率不超過表4的數據。
當周圍介質度為+40℃時，繼電器在表2和表3所示的長期允許電流，電壓下長期工作時，不會有絕緣和其他電氣元件的損壞，而線圈的溫升不大于60'K。
壽命：繼電器電壽命500次，機械壽命為5000次。
使用和維護
繼電器使用，需取去外殼，拔出機器，檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動牌軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向轉動，然后放開，可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。
繼電器在重新調整時，必須保證：
可動系統的軸向活動量在0.15～0.3mm之間。
動片與磁極間的報氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。
具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
當指針由第一刻度值旋向最終刻度值時，游絲各圈不相磁。
繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動(公差±lmm)，動、靜觸點總氣隙不小于2mm。
靜觸點和限制片之間的距離應不大于0.3mm。
在調整繼電器的動作值時，最小整定值的調整主要是改變游絲反作用力的大小，最大整定值的調整，主要是改變動片和磁板間的氣隙等。
不宜潤滑繼電器軸和軸承。
不允許用砂紙或其它粗造料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的、柔軟的布片擦干凈，避免用手指接觸觸點。
