產品說明
DL-20C系列電流繼電器用于電機、變壓器及輸電線路的過負荷和短路的繼電保護線路中，作為啟動元件。
產品特點

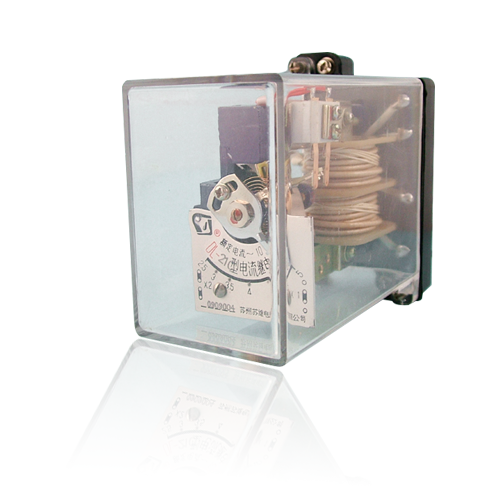

DL-20C系列電流繼電器采用JK-1、JKF-1Q型殼體，將DL-30機芯裝入殼體中，具有透明的殼罩可以清楚觀察到繼電器的內部結構，外形尺寸及開孔圖見《尺寸圖》。
DL-20C系列電流繼電器是瞬時動作電磁式繼電器，當電磁鐵線圈中有電流通過時，銜鐵克服反作用力矩而處于動作狀態，當電流升高到整定值(或大于整定值）時，繼電器立即動作，動合觸點閉合，動斷觸點斷開。當電壓降低到0.8倍整定值時，繼電器立即返回，動合觸點斷開，動斷觸點閉合。
DL-20C系列電流繼電器銘牌刻度值及額定值是指電流繼電器線圈串聯時，轉動刻度盤上指針，可改變游絲的作用力矩，從而可以改變繼電器動作值。
DL-20C系列電流繼電器銘牌刻度值及額定值是指電流繼電器線圈串聯時，轉動刻度盤上指針，可改變游絲的作用力矩，從而可以改變繼電器動作值。
應用及安裝
技術參數

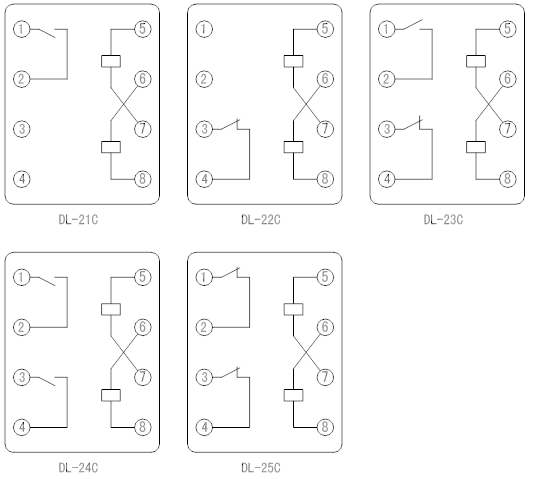

接觸系統的組合形式
使用和維護
| 型號 | 觸點數量 | |
| 動合 | 動斷 | |
| DL-21C | 1 | |
| DL-22C | 1 | |
| DL-23C | 1 | 1 |
| DL-24C | 2 | |
| DL-25C | 2 | |
繼電器技術數據：見下表。
動作時間：過電流繼電器在1.1倍整定值時，動作時間不大于0.12s。在2倍整定值時，動作時間不大于O.04s。
觸點斷開容量：在電壓不大于250V，電流不大于2A時的直流有感負荷電路(時間常數不大于5±O.75ms)中，斷開容量為50W；在交流電路中為250VA。
重量: 約0.6kg。
| 型號 | 最大整定電流（A） | 額定電流（A） | 長期允許電流 （A） | 電流整定范圍（A） | 動作電流（A） | 功率消耗（VA） |
返回 系數 |
|||
| 線圈串聯 | 線圈并聯 | 線圈串聯 | 線圈并聯 |
線圈 串聯 |
線圈 并聯 |
|||||
| DL-20C | 0.05 | 0.08 | 0.16 | 0.08 | 0.16 | 0.0125-0.05 | 0.0125-0.025 | 0.025-0.5 | 在額定值下線圈串聯時不大于20 | 0.8 |
| 0.2 | 0.3 | 0.6 | 0.3 | 0.6 | 0.05-0.2 | 0.05-0.1 | 0.1-0.2 | |||
| 0.6 | 1 | 2 | 1 | 2 | 0.15-0.6 | 0.15-0.3 | 0.3-0.6 | |||
| 2 | 3 | 6 | 4 | 8 | 0.5-2 | 0.5-1 | 1-2 | 在電流為5A線圈并聯時不大于15 | ||
| 6 | 6 | 12 | 6 | 12 | 1.5-6 | 1.5-3 | 3-6 | |||
| 10 | 10 | 20 | 10 | 20 | 2.5-10 | 2.5-5 | 5-10 | |||
| 20 | 10 | 20 | 15 | 30 | 5-20 | 5-10 | 10-20 | |||
| 50 | 15 | 30 | 20 | 40 | 12.5-50 | 12.5-25 | 25-50 | |||
| 100 | 15 | 30 | 20 | 40 | 25-100 | 25-50 | 50-100 | |||
| 200 | 15 | 30 | 20 | 40 | 50-200 | 50-100 | 100-200 | 0.7 | ||
使用和維護
繼電器使用時，需取去外殼，撥出機器，檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動片軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向轉動，然后放開，可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。
繼電器在重新調整時，必須保證：
可動系統的軸向活動量在0.15-0.3mm之間。
動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁極不得相碰。
具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
當指針由第一刻度值旋向最終刻度值時，游絲各圈不相碰。
繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動(公差±lmm)，動、靜觸點總氣隙不小于2mm。
靜觸點和限制片之間的距離應不大于O.3mm。
在調整繼電器的動作值時，最小整定值的調整主要是改變游絲反作用力的大小，最大整定值的調整，主要是改變動片和磁板間的氣隙等。
不宜潤滑繼電器軸和軸承。不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的、柔軟的布片擦干凈，避免用手指接觸觸點。

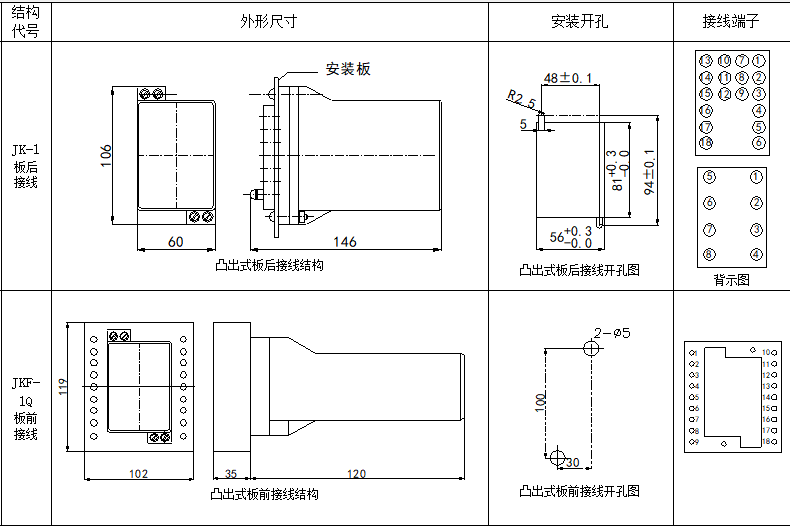

外形尺寸
