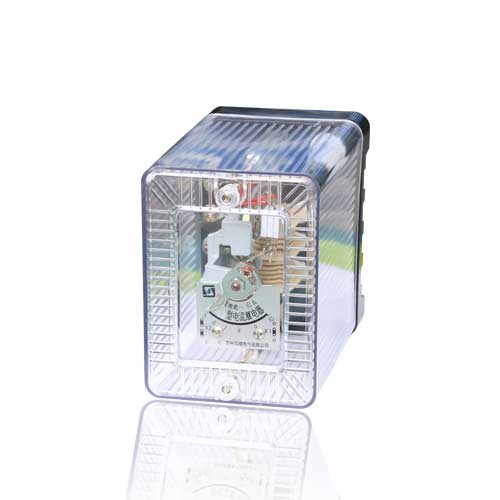

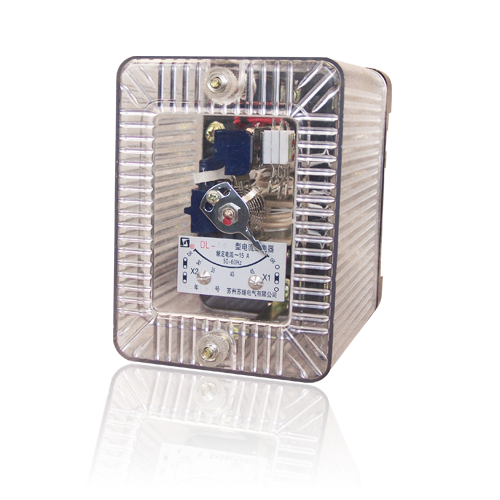

產品說明
DL-10系列電流繼電器，用于電機，變壓器和輸電線的過負荷和短路保護中，作為啟動元件。DJ-100系列電壓繼電器, 用于繼電保護裝置線路中, 作為過電壓保護或低電壓閉鎖的動作元件。
產品特點
DL-10、DJ-100系列繼電器安裝在垂直的平板上 可以前面接線或者后面接線。為了前面接線 工廠供應安裝用的掛板和接線用的整套導電零件；為了后面接線，工廠供應安裝和接線用的整套零件（螺桿，螺母，墊圈，彈墊等）。

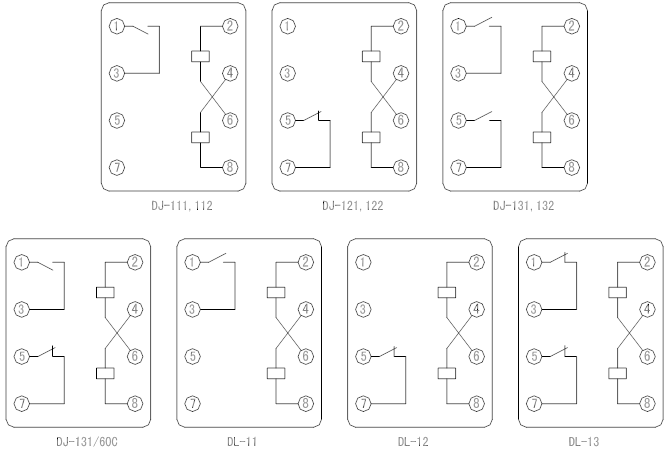

繼電器系電磁式瞬時動作，磁系統有兩個線圈，線圈的出頭接在繼電器底座的端子上用特殊的聯接片，可以將線圈串聯或并聯 因而可使繼電器的整定范圍變化一倍。
應用及安裝
技術參數
技術數據
接點的斷開容量：當電壓在220伏以下及電流不大于2A時 在具有電感負荷的直流電路（時間常數T不大于5×lO-3秒）中為50瓦；在交流電路中為250伏安。
動作時間：過電流（壓）繼電器，在1.2倍整定值時，動作時間不大于0.15秒；在3倍整定值時 動作時間不大于0.03秒。低電壓繼電器在0.5倍整定電壓時，動作時間不大于0.15秒。
絕緣強度：繼電器的導電部分對外殼的絕緣，應耐受交流50赫茲，電壓2000伏，歷時1分鐘的試驗。
繼電器的重量約1公斤。
電流繼電器的技術數據
電壓繼電器的技術數據
注：DL-10、DJ-100型繼電器可工作在50～60赫茲的電路中。
電流繼電器的技術數據
| 型號 |
最大 整定值 （A） |
整定 范圍 (A) |
線圈串聯 | 線圈并聯 |
在第一整定 電流時消耗 的功率(VA) |
接點范圍 |
返回 系數 |
|||||
|
動作電流 (A) |
熱穩定電流(A) |
動作電流 (A) |
熱穩定電流(A) |
常 開 |
常 閉 |
|||||||
| 長期 | 一秒鐘 | 長期 | 一秒鐘 | |||||||||
|
DL-11 DL-12 DL-13 |
0.01 |
0.0025 ～ 0.01 |
0.0025 ～ 0.005 |
0.02 | 0.6 |
0.0055 ～ 0.01 |
0.04 | 1.2 | 0.08 |
1 1 |
1 1 |
0.8 |
|
DL-11 DL-12 DL-13 |
0.04 |
0.01 ～ 0.04 |
0.01 ～ 0.02 |
0.05 | 1.5 |
0.02 ～ 0.04 |
0.1 | 3 | 0.08 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
0.05 |
0.0125 ～ 0.05 |
0.0125 ～ 0.025 |
0.08 | 2.5 |
0.025 ～ 0.05 |
0.16 | 5 | 0.08 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
0.2 |
0.05 ～ 0.2 |
0.05 ～ 0.1 |
0.3 | 12 |
0.1 ～ 0.2 |
0.6 | 24 | 0.1 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
0.6 |
0.15 ～ 0.6 |
0.15 ～ 0.3 |
1 | 45 |
0.3 ～ 0.6 |
2 | 90 | 0.1 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
2 |
0.5～2 |
0.5～1 |
4 | 100 | 1～2 | 8 | 200 | 0.1 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
6 |
1.5～6 |
1.5～3 | 10 | 300 | 3～6 | 20 | 600 | 0.1 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
10 |
2.5 ～ 10 |
2.5～5 | 15 | 300 | 5～10 | 30 | 600 | 0.25 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
20 |
5～20 |
5～10 | 15 | 300 | 10～20 | 30 | 600 | 0.25 |
1 1 |
1 1 |
0.7 |
|
DL-11 DL-12 DL-13 |
50 |
12.5 ～ 50 |
12.5 ～ 25 |
20 | 450 | 25～50 | 40 | 900 | 1 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
100 |
25 ～ 100 |
25 ～ 50 |
20 | 450 |
50 ～ 100 |
40 | 900 | 2.5 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
200 |
50～ 200 |
50 ～ 100 |
20 | 450 |
100 ～ 200 |
40 | 900 | 10 |
1 1 |
1 1 |
0.7 |
電壓繼電器的技術數據
| 型號 |
整定范圍 (V) |
長期允許電壓(V) | 接點規格 | 返回系數 |
功率消耗(最小整 定電壓時)(VA) |
備注 | ||
| 線圈串聯 | 線圈并聯 | 常開 | 常閉 | |||||
| DJ-111 |
15～60 50～200 100～400 |
70 220 440 |
35 110 220 |
1 | 0.8 | 1 |
過電壓 繼電器 |
|
| DJ-121 |
15～60 50～200 100～400 |
70 220 440 |
35 110 220 |
1 | ||||
| DJ-131 |
15～60 50～200 100～400 |
70 220 440 |
35 110 220 |
1 | 1 | |||
| DJ-131/60C | 15～60 | 220 | 110 | 1.5 | ||||
| DJ-112 |
12～48 40～160 80～320 |
70 220 440 |
35 110 220 |
1 | 1.25 | 1 |
低電壓 繼電器 |
|
| DJ-122 |
12～48 40～160 80～320 |
70 220 440 |
35 110 220 |
1 | ||||
| DJ-132 |
12～48 40～160 80～320 |
70 220 440 |
35 110 220 |
1 | 1 | |||
注：DL-10、DJ-100型繼電器可工作在50～60赫茲的電路中。
外形尺寸
