產品說明
DY-20C，DY-20D系列電壓繼電器用于電機、變壓器及輸電線路的電壓升高（過電壓保護）或電壓降低（低電壓閉鎖）的繼電保護線路中，作為啟動元件。
產品特點

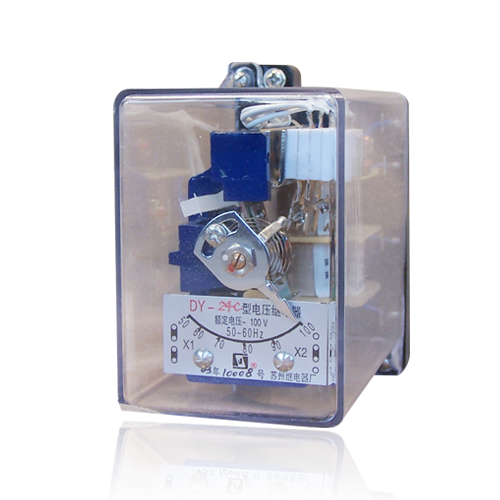

繼電器采用JK-1型殼體，將DY-30機芯裝入殼體中，具有透明的殼罩可以清楚觀察到繼電器的內部結構，外形尺寸及開孔圖見《接線圖》A11K、A11H、A11Q。
繼電器是瞬時動作電磁式繼電器，當電磁鐵線圈上加規定電壓時，銜鐵克服反作用力矩而處于動作狀態。
繼電器是瞬時動作電磁式繼電器，當電磁鐵線圈上加規定電壓時，銜鐵克服反作用力矩而處于動作狀態。
過電壓繼電器：當電壓升高至整定值(或大于整定值）時，繼電器立即動作，動合觸點閉合，動斷觸點斷開，當電壓降低至0.8倍整定值時，繼電器立即返回，動合觸點斷開，動斷觸點閉合。
低電壓繼電器：當電壓降低至整定電壓時，繼電器立即動作，動合觸點斷開，動斷觸點閉合。
繼電器銘牌刻度值：電壓繼電器銘牌刻度值是指線圈并聯時的刻度。轉動刻度盤上指針，可改變游絲的作用力矩，從而可改變繼電器的動作值。
DY-21C~25C／60C過電壓繼電器為長期熱穩定型繼電器，線圈回路中串聯電容器，裝在同一殼體里。DY-23D~25D／60C過電壓繼電器為長期熱穩定型繼電器。
DY-20D系列電壓繼電器為解決觸點抖動而設計的整流型繼電器。
應用及安裝
技術參數
接觸系統的組合形式見下表
接觸系統的組合形式見下表
| 型號 | 觸電數量 | |
| 動合 | 動斷 | |
| DY-21C、21D、26C、21C/60C，21D/60C | 1 | |
| DY-22C、22D、22C/60C，22D/60C | 1 | |
| DY-23C、23D、28C、28D、23C/60C，23D/60C | 1 | 1 |
| DY-24C、24D、29C、29D、24C/60C，24D/60C | 2 | |
| DY-25C、25D、27C、27D、25C/60C，25D/60C | 2 | |
| DY-212C、212D、212C/60C，212D/60C | 1 | 2 |
繼電器技術數據：見表。
動作時間：過電壓繼電器在1.1倍整定值時，動作時間不大于0.12s。在2倍整定值時，動作時間不大于0.04s。 低電壓繼電器在0.5倍整定值時，動作時間不大于0.15s。
觸點斷開容量：在電壓不大于250V，電流不大于2A時的直流有感負荷電路(時間常數不大于（5±0.75ms）中，斷開容量為50W，在交流電路中為250VA。
重量：約0.6kg。
使用和維護
使用和維護
繼電器使用時，需取去外殼，撥出機器。檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動片軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向轉動，然后放開．可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。
繼電器在重新調整時，必須保證：
可動系統的軸向活動量在0.15-0.3mm之間。
動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。
具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。

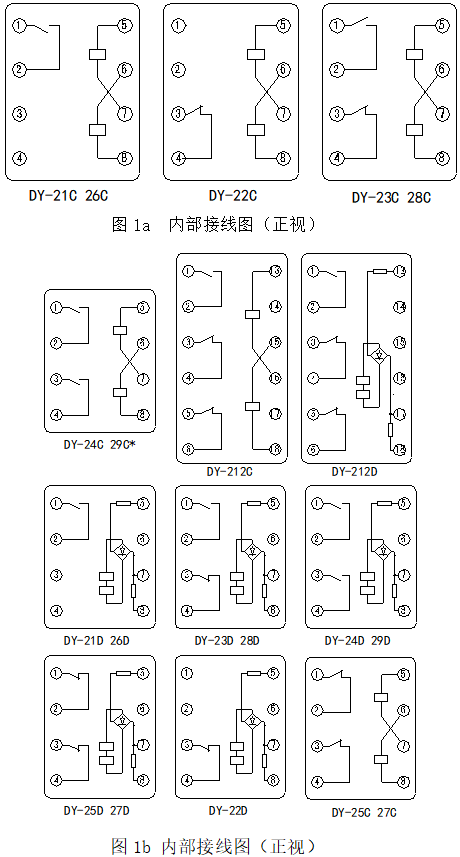

注： (1)過（低）電壓繼電器各種規格有非整流式的（DY-20C）和整流式的（DY-20D），供用戶選用，DY-20D內部接線圖見圖1b。
(2) 特殊規格DY-212C（或DY-212D整流式）觸點形式為兩動斷，一動合。
| 名稱 | 型號 | 最大整定電壓（V） | 額定電壓（V） |
長期允許 電壓（V） |
電壓整定 范圍（V） |
動作電壓（V） | 最小整定值時的功率消耗（VA） |
返回 系數 |
|||
|
線圈 并聯 |
線圈 串聯 |
線圈 并聯 |
線圈 串聯 |
線圈 并聯 |
線圈 串聯 |
||||||
| 過電壓 |
DY-21C-25C DY-21D-25D DY-212C DY-212D |
60 | 30 | 60 | 35 | 70 | 15-60 | 15-30 | 30-60 | 1 | 0.8 |
| 200 | 100 | 200 | 110 | 220 | 50-200 | 50-100 | 100-200 | ||||
| 400 | 200 | 400 | 220 | 440 | 100-400 | 100-200 | 200-400 | ||||
| 低電壓 |
DY-26C-29C DY-26D-29D |
48 | 30 | 60 | 35 | 70 | 12-48 | 12-24 | 24-48 | 1.25 | |
| 160 | 100 | 200 | 110 | 220 | 40-160 | 40-80 | 80-160 | ||||
| 320 | 200 | 400 | 220 | 440 | 80-320 | 80-160 | 160-320 | ||||
|
DY-21C-5C/60C DY-21D-5D/60C DY-212C/60C |
60 | 100 | 200 | 110 | 220 | 15-60 | 15-30 | 30-60 | 1 | 0.8 | |
注： (1)過（低）電壓繼電器各種規格有非整流式的（DY-20C）和整流式的（DY-20D），供用戶選用，DY-20D內部接線圖見圖1b。
(2) 特殊規格DY-212C（或DY-212D整流式）觸點形式為兩動斷，一動合。
外形尺寸
