產品說明

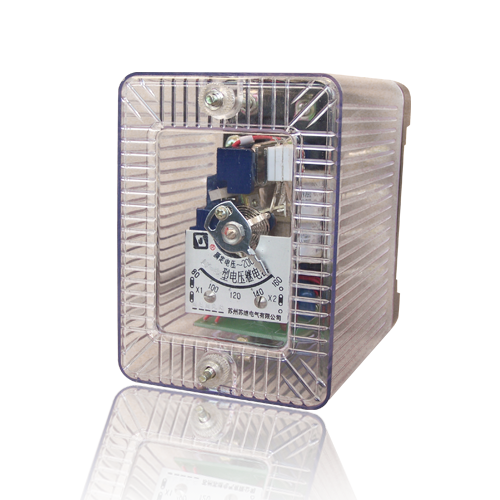

LY-30電壓繼電器（以下簡稱產品）是主要用于電力系統繼電保護線路中，作為低電壓閉鎖的動作元件。
產品特點
該產品采用整流型原理，解決了DJ-100、DY-20C的振動問題。 LY-31～LY-33型的殼體結構采用50年代引進蘇聯產品的結構、LY-34～LY-37型的殼體結構采用JK-1（凸出式后接線）、JKF-1Q（凸出式前接線）、A11K、A11H、A11Q見《附圖》。
規格及整定范圍如下表
| 產品型號 | 額定電壓(并聯) | 整定電壓范圍 （V） | 長期允許電壓（V） | 觸點形式 | 返回系數 | 功率消耗 | 觸點容量 | ||
| 并聯 | 串聯 | 動合 | 動斷 | ||||||
| LY-31（代替DJ-112） | 30 | 12～48 | 35 | 70 | 1 | 1．25 | 在最小整定值時為1VA | DC≤220V，≤2A，τ=5±0.75mS，50W；AC≤220V，≤2A，cosф=0.4±0.1，250VA | |
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-32（代替DJ-122） | 30 | 12～48 | 35 | 70 | 1 | ||||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-33（代替DJ-132） | 30 | 12～48 | 35 | 70 | 1 | 1 | |||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-34（代替DY-26C） | 30 | 12～48 | 35 | 70 | 1 | ||||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-35（代替DY-28C） | 30 | 12～48 | 35 | 70 | 1 | 1 | |||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-36（代替DY-29C） | 30 | 12～48 | 35 | 70 | 2 | ||||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-37（代替DY-27C） | 30 | 12～48 | 35 | 70 | 2 | ||||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
應用及安裝
技術參數
產品的主要技術指標
產品的返回系數不大于1.25。
產品動作電壓一致性不大于5%。
產品的動作時間不大于0.15s，即當工作電壓為0.5倍整定電壓時的動作時間不大于0.15s。
產品的整定值誤差不超過±5%。
產品的接線、調試及所需儀器
所需儀器：交流電壓表一只(0.5級)，交流調壓器一臺。
接線與調試

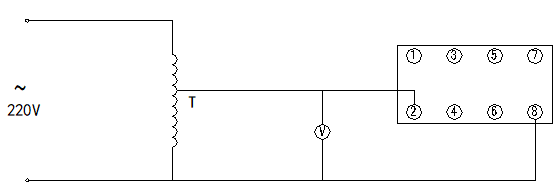

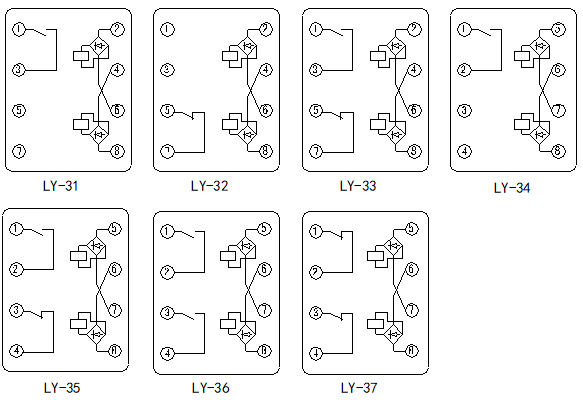

a.接線圖如圖3
b.調試：從最小整定值開始，即先將指針指向最小整定值處，檢查接線無誤，并將調壓器調至零，接通電源，調調壓器使其電壓逐漸增大至高于整定值，然后再慢減小電壓觀察其動作，記錄動作值，然后調大電壓記錄返回電壓，從而計算出返回系數。然后將指針指向第二、三、四、五點整定值處，如上調試。
產品的工作條件
環境溫度為：-25~+40℃；
大氣壓力：80~110kPa；
相對濕底：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃，且表面無凝露，最高溫度為40℃時，平均最大相對濕度不超過50％。
使用地點出現的振動響應量不超過ZBK45020-90《電力系統保護自動繼電器及裝置通用技術條件》第5.10.4條及第5.10.5條規定的I級嚴酷等級。
使用地點應具有防御風、雪、雨、沙的保護設施，無腐蝕性氣體和爆炸氣體。
使用和維護
繼電器使用前，需去掉外殼，檢查有無在運輸中產生的損壞：如動片碰到磁板、游絲各圈相碰、動片軸上的磨擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向移動，然后放開，可動系統應當轉回到原平衡位置直到止檔，然后進行必要的調整和整定。
繼電器在重新調整時，必須保證：
可動系統的軸向活動量在0.15~O.3mm之間。
動片與磁極間的氣隙，應當保證繼電器在規定的任何情況下，動片和磁極不得相碰。
具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合觸一動斷觸點。
當指針由第一刻度值旋向最終刻度值時，游絲各圈不得相碰。
繼電器動作時，橋形觸點應在靜觸點的中心線上滑動，公差±lmm，動、靜觸點總氣隙不小于2mm。
靜觸點和限制片之間的距離應不大于0.3mm。
不宜潤滑繼電器的軸和軸承。
不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的柔軟的布片擦干凈，避免用手指接觸觸點。
外形尺寸
