產品說明

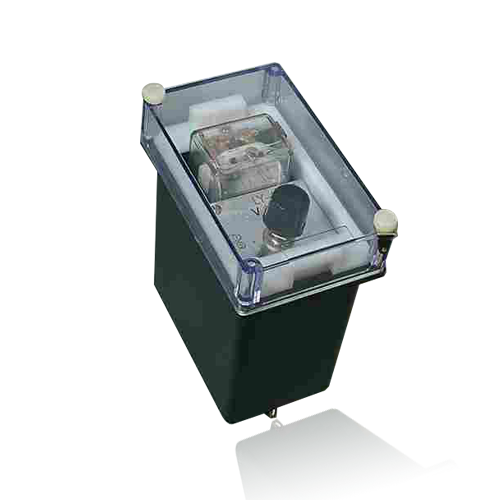

LY-1A型電壓繼電器主要用于零序電壓回路作為接地保護以及其安整定值遠低于額定值回路中作為低定值的過電壓啟動元件。
產品特點
應用及安裝
技術參數
主要技術參數
返回系數：不小于0.4；
刻度誤差：不大于±12%；
動作時間：三倍動作值下動作時間不大于15ms；
觸點數量：一轉換；
功率消耗：不大于10VA；
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷中，產品輸出觸點的斷開容量為50W．輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5*104次。輸出觸點長期允許接通電流為5A。
| 額定電壓 | 額定頻率 | 電壓整定范圍 | 1、3端子短接整頓定范圍 | 3、5端子短接整定范圍 |
| 100V | 50Hz | 3～12V | 3～6V | 6～12V |
| 100V | 50Hz | 10～40V | 10～20V | 20～40V |
| 150V | 50Hz | 30～120V | 30～60V | 60～120V |
| 400V | 50Hz | 100～400V | 100～200V | 200～400V |
外形尺寸
資料下載
