產品說明
DT-13型同步檢查繼電器用于兩端供電線路的自動重合閘線路中，其作用是檢查線路上電壓的存在及線路與母線上電壓向量的向角差。
產品特點
DT-13型同步檢查繼電器將DT-1型同步檢查繼電器的機芯裝入這種透明殼體中，透過殼罩可以觀察繼電器的動作情況，本型號繼電器是凸出式安裝的繼電器。它的外形及安裝尺寸見《尺寸圖》H02A、H02B。
DT-13型與DT-1型繼電器的機芯同一機芯，它們的作用及技術數據是一樣的，屬于電磁式原理瞬時動作的繼電器。繼電器的內部接線圖見下圖
繼電器具有一副動合觸點和一副動斷觸點。
應用及安裝
技術參數
繼電器型號、額定電壓、引出端子號碼見下表所示。
| 型 號 | 線圈及額定電壓(V) | 引出端子 |
| DT-13／90 | 線圈Ⅰ 60 | ②-④ |
| 線圈Ⅱ 30 | ⑧-⑥ | |
| DT-13／120 | 線圈Ⅰ 60 | ②-④ |
| 線圈Ⅱ 60 | ⑧-⑥ | |
| DT-13／130 | 線圈Ⅰ 100 | ②-④ |
| 線圈Ⅱ 30 | ⑧-⑥ | |
| DT-13／160 | 線圈Ⅰ 100 | ②-④ |
| 線圈Ⅱ 60 | ⑧-⑥ | |
| DT-13／200 | 線圈Ⅰ 100 | ②-④ |
| 線圈Ⅱ 100 | ⑧-⑥ |
在額定電壓下，當電壓向量間的向角差在20～40范圍內 時繼電器動作。
在額定電壓下，繼電器按角度計算的返回系數不小于0.8。
在額定電壓下，繼電器每個繞組所消耗的功率不大于3VA。
檢查項目和要求
檢查殼罩及內部機芯有無在運輸中的損壞現象。
端子(2)和(8)是輸入為同相，可置移相器為0，按要求施加額定值只要輸入為同相，繼電器不動作，否則繼電器動作。
繼電器刻度誤差和變差不大于±6%，返回系數不小于0.8。
在額定電壓下，繼電器的動合觸點，在兩線圈上電壓的向角差1.75倍整定相角差或更高時應無抖動的閉合。銜接動作后不能與兩邊鐵芯相碰，更不能卡死。觸點間隙不小于2mm接觸要有超行程等要求。
在無外來碰撞和振動時，在額定電壓下，兩線圈上電壓向角差為0.6倍整定值時，動斷觸點應無抖動的閉合。
繼電器試驗接線可按照DT-13型或DT-1型同步檢查繼電器。

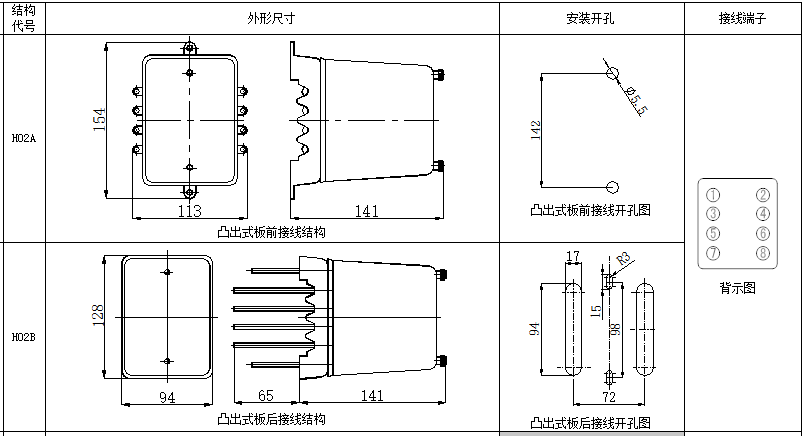

外形尺寸
