產品說明
DD-11型接地繼電器用于接地小電流系統作為高電壓三相交流發電機和電動機的接地零序過流保護。
產品特點

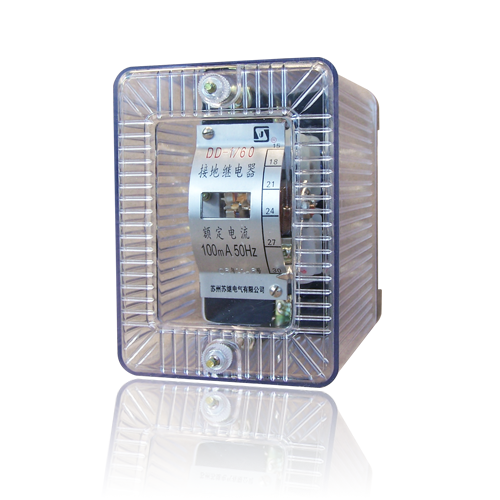

該繼電器是將DT-1型接地繼電器裝入這種透明殼體中，透過殼罩可以清楚的觀察繼電器的動作情況。它的動作原理和技術數據相同。
該繼電器為瞬時動作的電磁式過電流繼電器。繼電器的導磁體是由硅鋼片迭裝而成，上面裝有二個線圈是屬于電磁型繼電器工作原理。
由于繼電器用于接地小電流系統中的接地保護，要求有較高的靈敏度，因此除了采用反作用力矩較小的游絲以外，在二個線圈中均增加補償繞組，它們串聯后，經電容器(C＝0.47μF)而構成閉合回路，用于補償磁化線圈的電抗，使在導磁體中產生同樣磁通所需之功率減少，提高繼電器的靈敏度，減低損耗。
繼電器通過改變端子接線可以串聯或并聯使用，它具有一個動合觸點。
繼電器內部接線見下圖，外形及安裝尺寸見《尺寸》H02A、H02B。
應用及安裝
技術參數
主要技術數據
繼電器動作電流的整定范圍和線圈阻抗值見表1。
| 規格 | 整定范圍(mA) | 線圈串聯 | 線圈并聯 | ||
| 動作電流(mA) | 阻抗(Ω) | 動作電流(mA) | 阻抗(Ω) | ||
| DD～11／40 | 10～40 | 10～20 | 100 | 20～40 | 25 |
| DD～11／50 | 12.5～50 | 12.5～25 | 80 | 25～50 | 20 |
| DD～11／60 | 15～60 | 15～30 | 60 | 30～60 | 15 |
各種規格繼電器，在線圈串聯或并聯時，其阻抗角度為+35°
額定電流為50Hz、100mA。
繼電器各整定值誤差和動作值變差不超過±6%。
返回系數不小于0.5。
在最小整定電流時，繼電器的功耗不大于0.015VA。
在1.2倍整定電流時，動作時間不大于0.3s。在3倍整定電流時，動作時間不大于0.1s。
當電壓不大于250V，電流不大于0.5A時，繼電器觸點斷開容量在直流有感負荷電路中(時間常數為5±0.75ms)為20W，在交流回路中為100VA。
檢查項目和要求
檢查殼罩及內部機芯有無在運輸中的損壞現象。
應注意機械部分檢查，銜鐵不能與兩邊鐵芯相碰，更不能卡死，觸點間隙不小于2mm接觸要有超行程等
動作值誤差和變差不大于±6%。
返回系數小于0.5。
繼電器的試驗接線可按照DD-11型或DD-1型接地繼電器。
