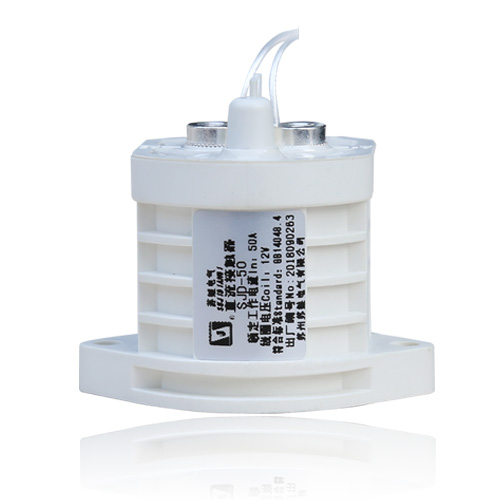

SJD-50 大功率直流接觸器適用范圍
SJD-50 大功率直流接觸器適用范圍
1. 用于礦業設備、機械車輛的驅動和控制系統。
2. 用于工業機械的電源控制、電路絕緣等。
3. 用于直流開關設備。
4. 用于汽車電池配電及備份。
5. 用于混合動力汽車、電動汽車充電樁等領域。
6. 用于太陽能及風力發電等領域。
產品特點
1. 可靠密封性使該產品可以在惡劣及防爆環境中長期使用,其線圈、觸頭等內部組件不氧化,同時該產品具有能耗低、發熱少、壽命長、體積小、重量輕等優點。
2. 可控制高電壓大電流
3. 節能 部分規格產品采用節能板。
4. 較小的電弧讓產品使用時更有效、更安全.采用惰性氣體密封,使得產品在動作時,觸點之間基本無電弧,并采用磁吹滅弧,讓安全得到保障。
5. 穩定性高 內部機構及結構完全密封在惰性氣體中,不受外界不良因素干擾,接觸電阻長久保持穩定。
6. 適用場所廣泛 用途包括:直流電源控制、電池開關控制、電路安全保護等。
應用及安裝
注意事項:
1. 安裝接觸器時均要使用墊圈以防螺絲松脫。
2. 有極性的產品要按產品端蓋上的標示進行接線,無極性產品進出線位置無要求。
3. 切勿將本產品安裝在強磁場的環境中(靠近變壓器或磁鐵處),或靠近熱輻射源。
4. 本產品有其自身的電壽命,切勿在超過其切換能力和壽命參數的狀態下使用。
5. 確保本產品使用環境溫度在 -40~+85℃范圍之內,過高的溫度容易使內部的惰性氣體加速擴散,避免存在過高的溫度環境下使用該產品。
6. 接阻性負載時 , 按照主觸點額定參數使用,如果連接感性負載(L 負載)同時 L/R > 1ms 時,應為該感性負載并聯浪涌電流保護裝置。
7. 接線安裝時要注意保證主引出端和接線頭的清潔,并擰緊,避免引出端連接處過度發熱。
技術參數
額定工作電壓(US) | 12VDC | 24VDC |
工作電壓范圍(20℃) | (85℃-110℃)Us | (85℃-110℃)Us |
吸合電壓(20℃) | 75℃ Us Max | 75℃ Us Max |
保持電壓(20℃) | 85℃ Us Min | 85℃ Us Min |
釋放電壓(20℃) | 10℃ Us Min | 10℃ Us Min |
線圈電阻(20℃) | 45Ω±5℃ | 167Ω±5℃ |
線圈功率(20℃) | 3.2W | 3.2W |
線圈極性 | 無 | 無 |
最大持續過電流 (外部連接導線截面積6mm²Min) |
50A |
觸點電壓 | 12-900VDC |
額定控制容量 | 50A 450VDC |
短時耐受電流 | 150A 30S |
250A 10S | |
觸點吸合時間 | 25ms Max |
觸點釋放時間 | 10ms Max |
最大分?jǐn)嚯娏鳎?次以上) | 500A 350V |
觸點形式 | 一組常開 |
觸頭極性 | 有極性或無極性 |
接觸電阻 | ≤2mΩ |
機械壽命 | 1X106 |
電壽命(L/R ≤1ms) | 9X103 |
觸點間 | 2500V AC/ 60 Sec/1mA |
觸點與線圈間 | 2500V AC/ 60 Sec/1mA |
沖擊 | 20G 峰值,11ms 1/2正弦波(線圈通電) |
震動 | 20G 峰值 ,80~2000HZ 正弦波 |
環境溫度 | -40℃~+85℃ |
濕度 | 5%~85%RH |
海拔高度 | <4000M |
重量:110g |
外形尺寸
